Descriere

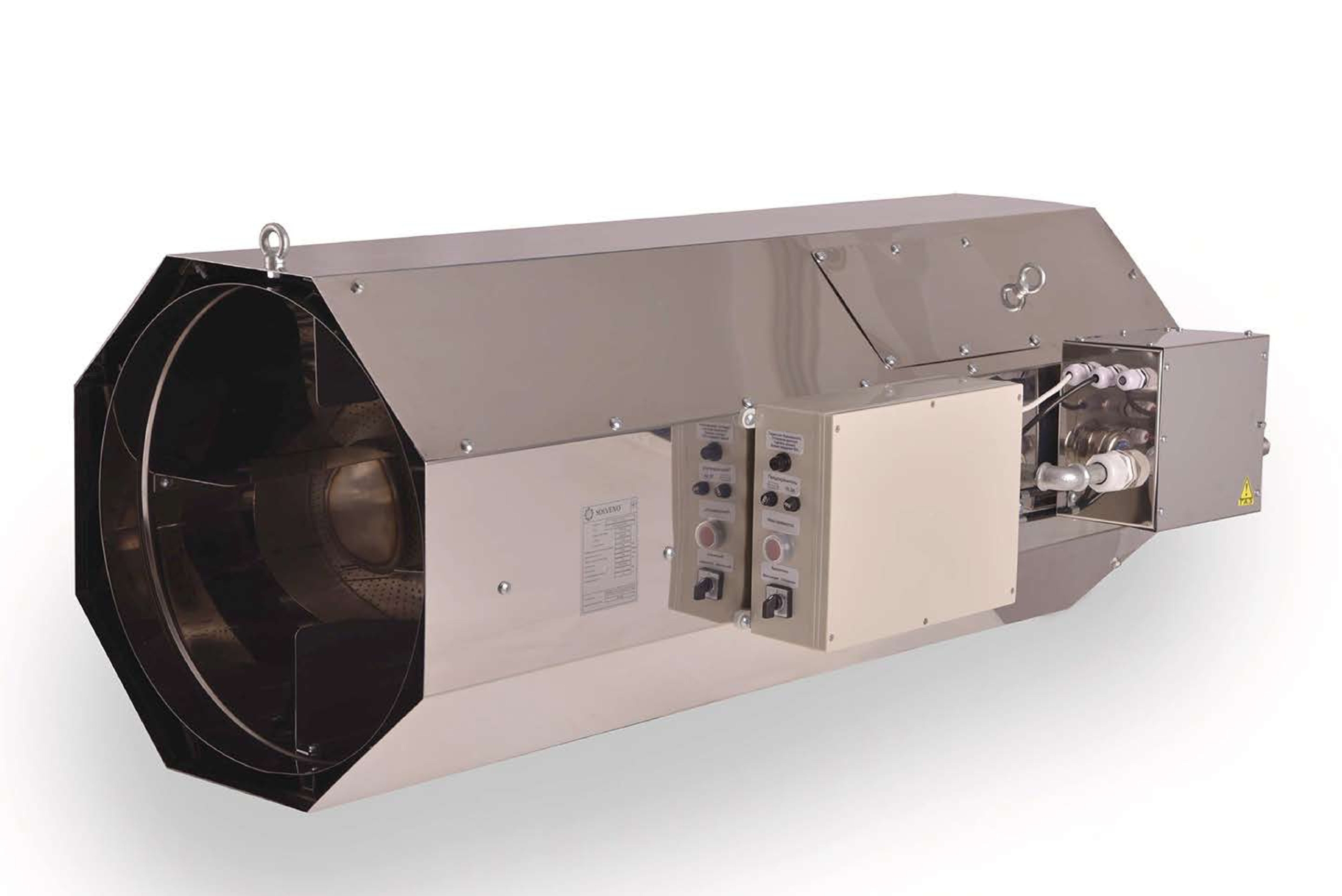

Caracteristici constructive generale
Camera de ardere:
Fabricată din tablă de oțel sudată, cu posibilitatea de a efectua cu ușurință operațiunile de curățare și întreținere. Este alcătuită din: oțel inoxidabil INOX AISI 310 cu rezistență sporită la căldură, de formă cilindrică, de volum corespunzător.
Carcasa:
Fabricată din oțel inoxidabil INOX AISI 304 cu suprafață exterioară tip oglindă.

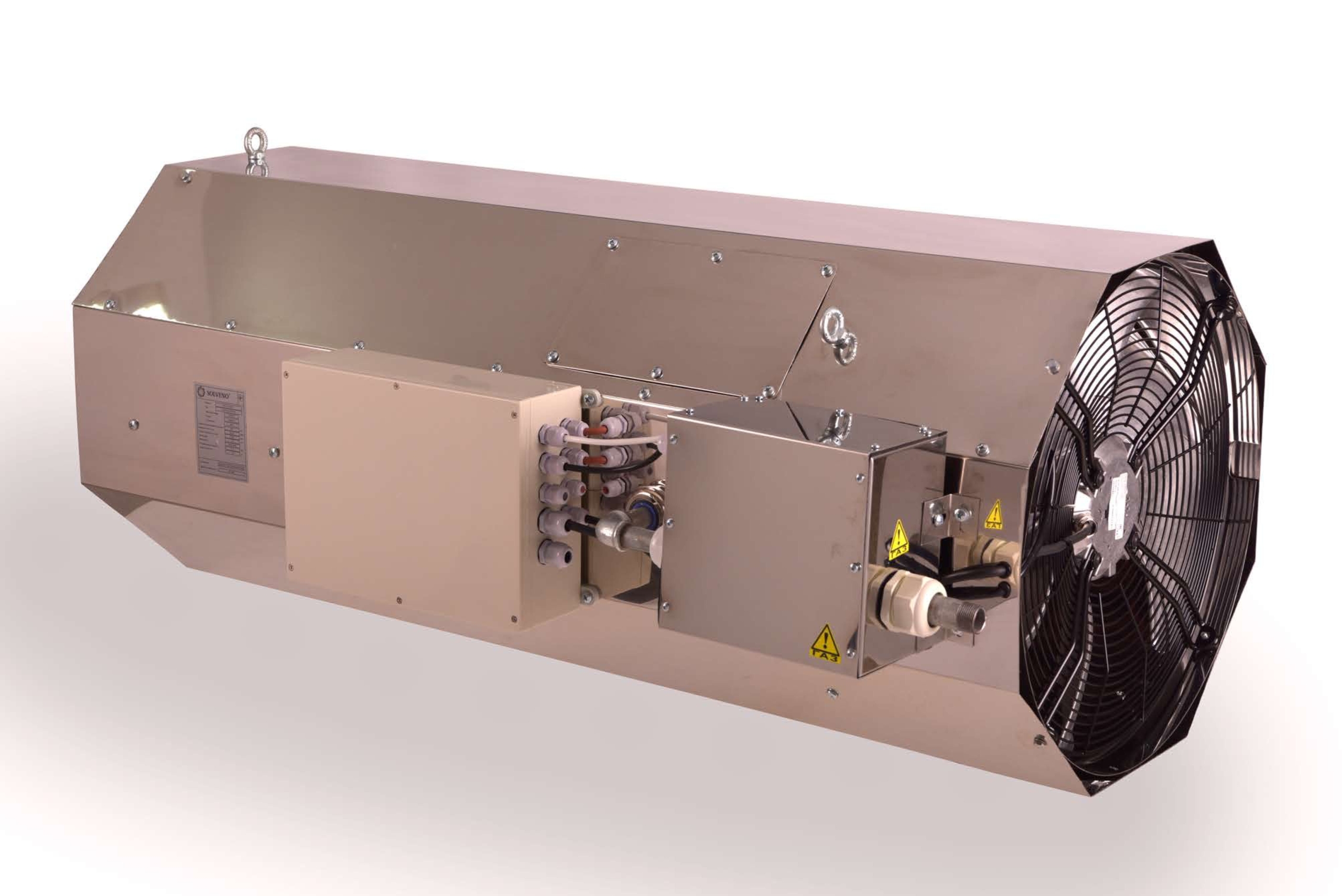

Ventilatorul:
Reprezintă un ventilator axial cu nivel redus de zgomot, capabil să deplaseze volume mari de aer, care este pus în mișcare de un electromotor monofazat și este echipat cu o grilă de protecție.
Sistemul de automatizare și siguranță:
Panoul de automatizare este montat direct pe carcasa generatoului de aer cald și este destinat controlului și gestionării tuturor funcțiilor aparatului. Sistemul de automatizare este asamblat pe baza managerului de ardere SIEMENS LME 41
Avantaje
Ardere eficientă a gazului cu emisii reduse
Camera de ardere inovatoare face procesul de ardere extrem de eficient, cu un grad ridicat de ardere a combustibilului.
Fiabilitate și durabilitate excepționale
Sunt utilizate componente de la producători de top la nivel mondial:
– ventilator axial de la firma ZIEHL-ABEGG (Germania);
– supapă de gaz SIT (Italia);
– automatizare de control Siemens, Honeywell, SIT.

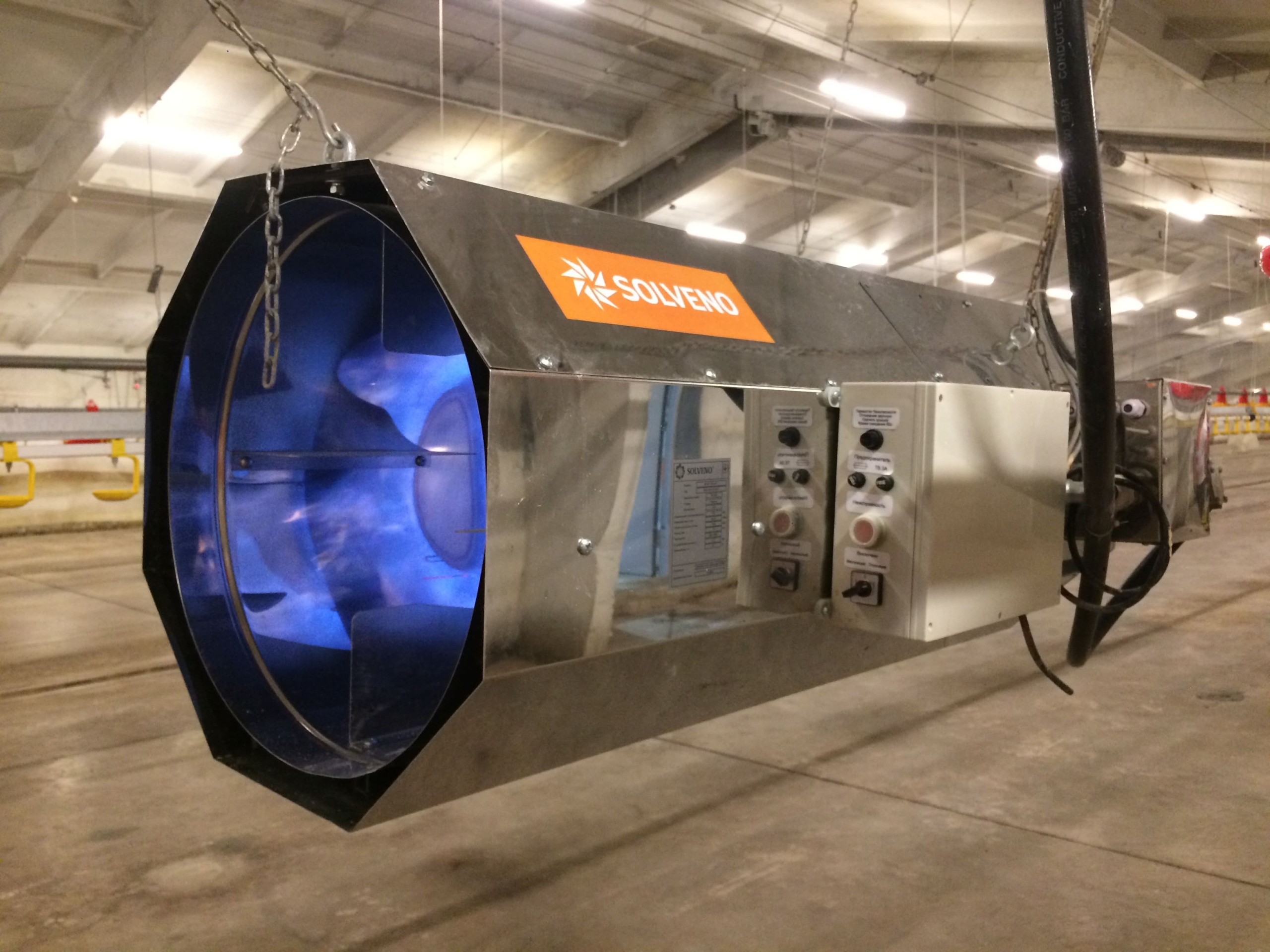

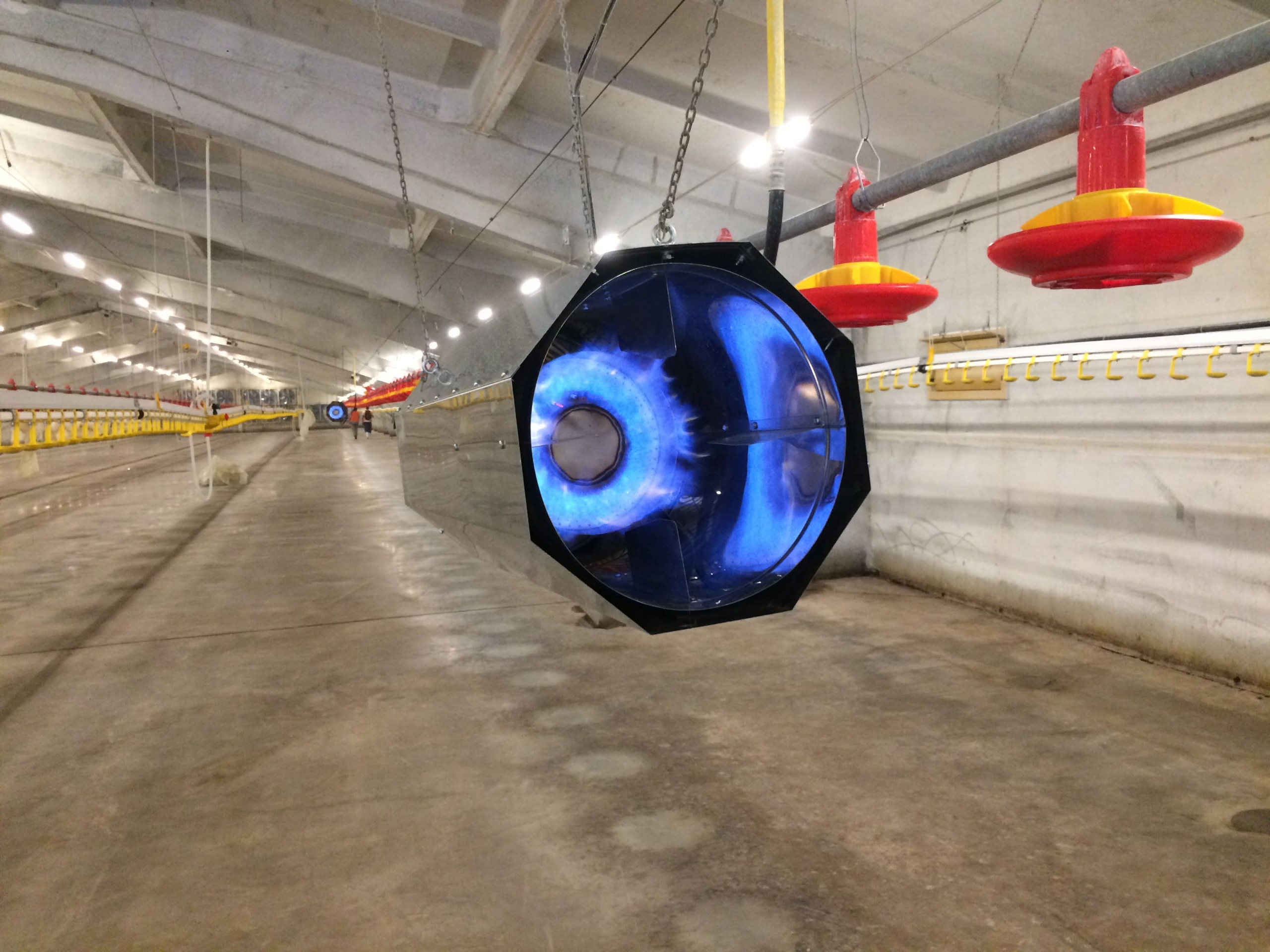

Rezistență la mediul agresiv din interiorul halei de păsări
Carcasa este fabricată din oțel inoxidabil AISI 304, arzătorul este din oțel inoxidabil refractar AISI 310.
Intervenție minimă a personalului în cazul întreruperilor neașteptate ale alimentării cu gaz
Automatizarea trece generatorul de aer cald în modul de așteptare, iar la reluarea alimentării cu gaz îl pornește automat.
Economie de gaz
Datorită post-funcționării ventilatorului după oprirea arzătorului, se preia căldura reziduală din camera de ardere
Mentenanță ridicată a generatorului de căldură. Înlocuire ieftină a elementelor în caz de defecțiune.
Automatizarea este realizată pe baza unor componente electronice separate. În caz de defectare, se înlocuiește doar elementul defect, nu întreaga placă.
Spălarea generatorului de căldură cu aparat de înaltă presiune
Supapa de gaz și automatizarea sunt protejate de carcase etanșe cu grad de protecție IP65.
Număr maxim de protecții
Automatizarea include protecții:
– împotriva fluctuațiilor de tensiune pe fază și pe nul;
– protecție împotriva paraziților din rețeaua electrică;
– protecție împotriva supraîncălzirii camerei de ardere;
– protecție împotriva scăderii presiunii gazului.
Diagnosticarea defecțiunilor și controlul vizual al procesului de ardere
Managerul de ardere Siemens indică:
– semnalizarea luminoasă color a stărilor de funcționare ale generatorului de căldură;
– codurile de eroare în situații de avarie.
Date tehnice
Putere termică nominală: 100 kW
Debit de aer: 7 500 m³/h
Tip de gaz: Gaz natural (G20) și Propan-butan (G31)
Presiunea gazului în rețea: 20-50 mbar
Consum nominal de gaz: 10,2 m³/h
Rețea electrică: 230 V /50 Hz
Putere absorbită de ventilator: 0,72 kW
Curent nominal: 3,2 A
Lungimea jetului (cu o viteză reziduală de 0,2 m/s): 60 m
Clasă de protecție automatizare supapă de gaz: IP65
Clasă de protecție motor: IP54
Dimensiuni (L x l x Î): 1 250 x 640 x 510 mm
Masa fără agent termic: 55 kg
Akcesoria

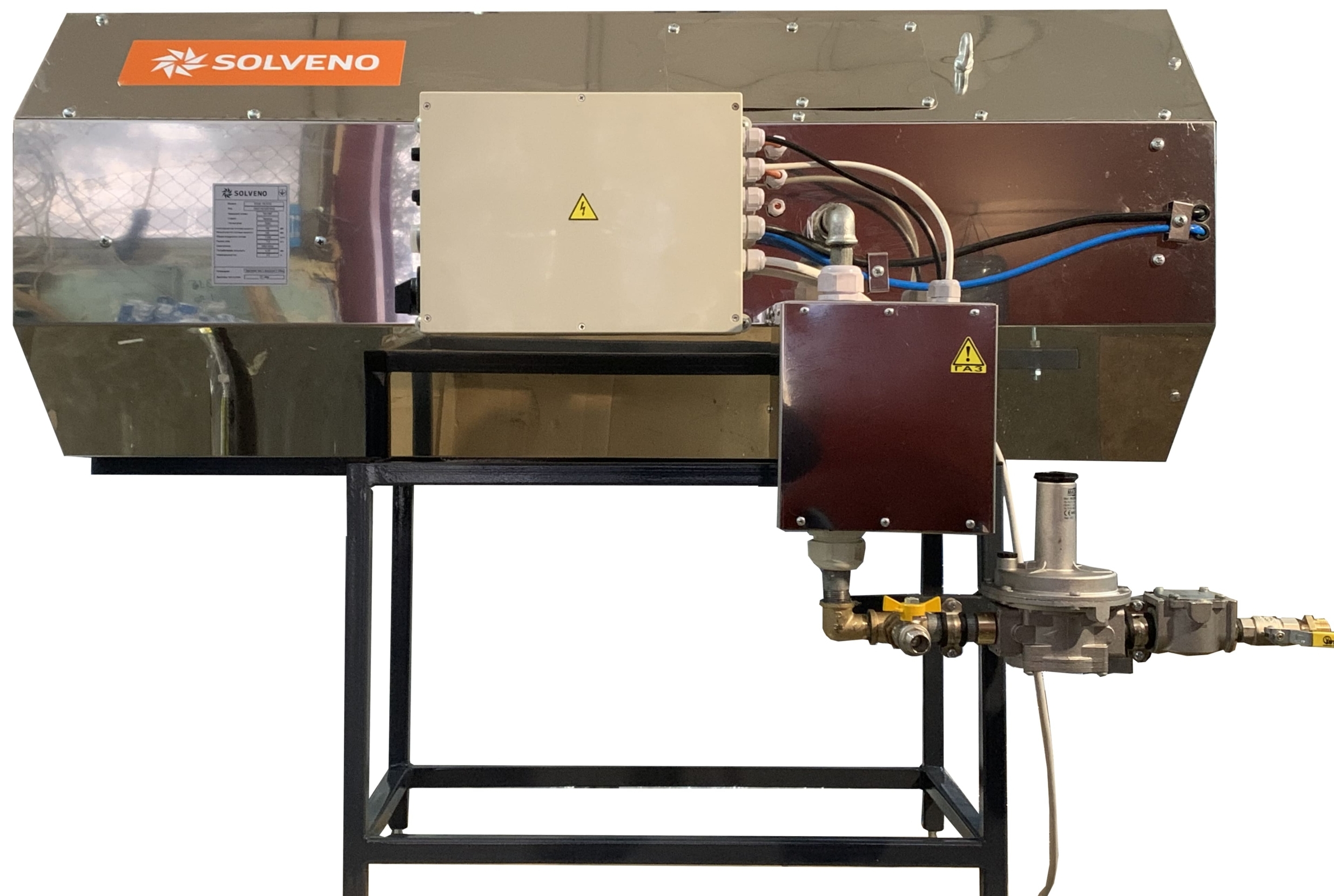

Cadrul pentru montare pe pardoseală cu rampă de gaz pentru RGAX 100
Se utilizează pentru instalarea pe pardoseală a generatorului de căldură. Opțional, este echipat cu filtru de gaz și reductor de presiune a gazului, cu posibilitatea de reglare de la 1 bar (0,1 MPa) până la 20 mbar.

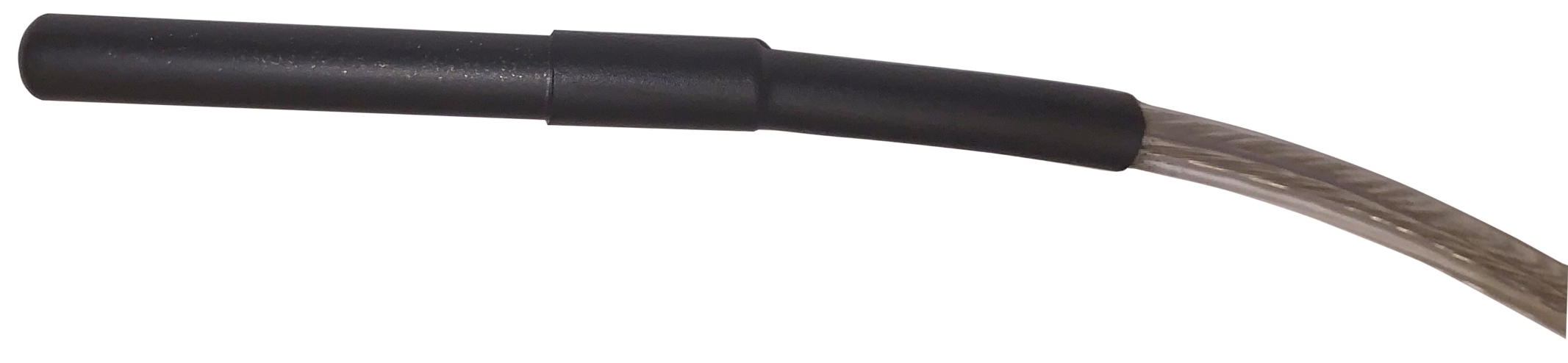

Senzor de temperatură a aerului
Clasă de protecție IP65. Poate fi integrat într-un sistem existent sau instalat local într-o carcasă de plastic.
