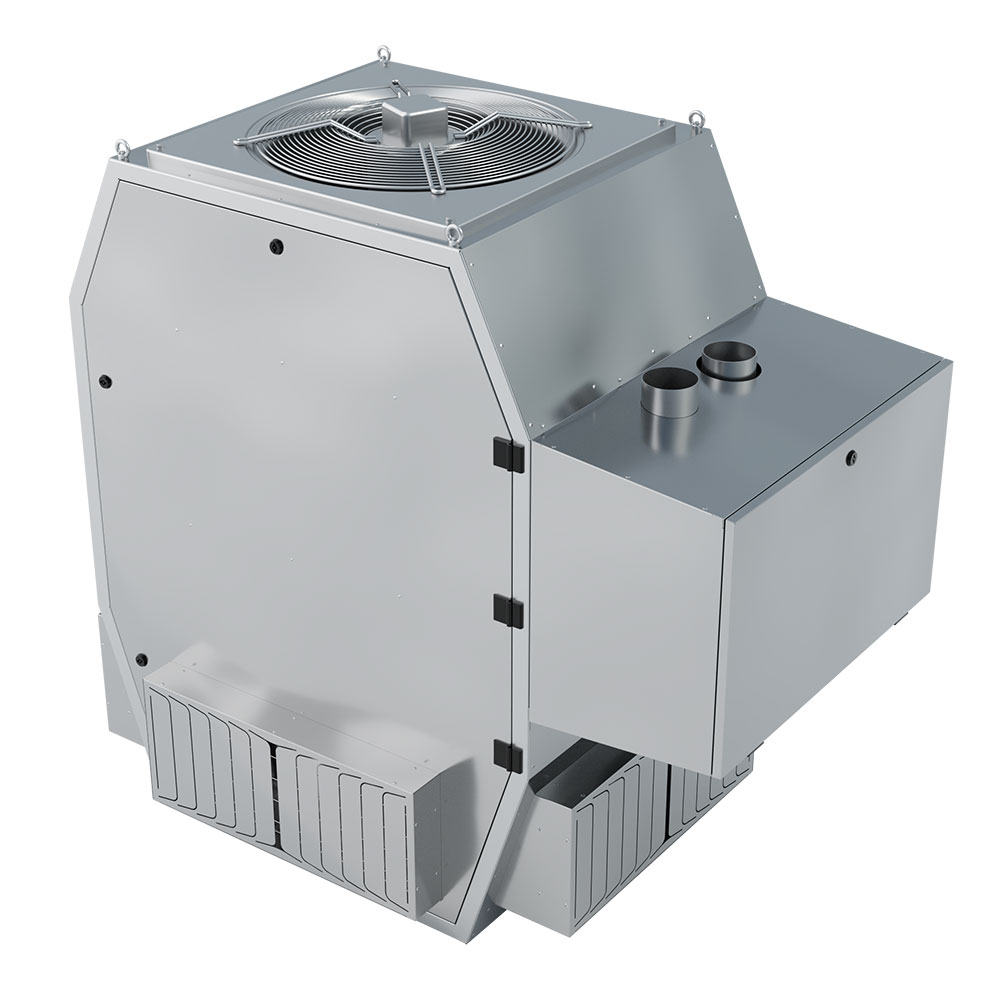

Generator de căldură pe gaz RGX 100 AV, 95 kW, 9 000 m³/h

Descriere

Caracteristici constructive generale

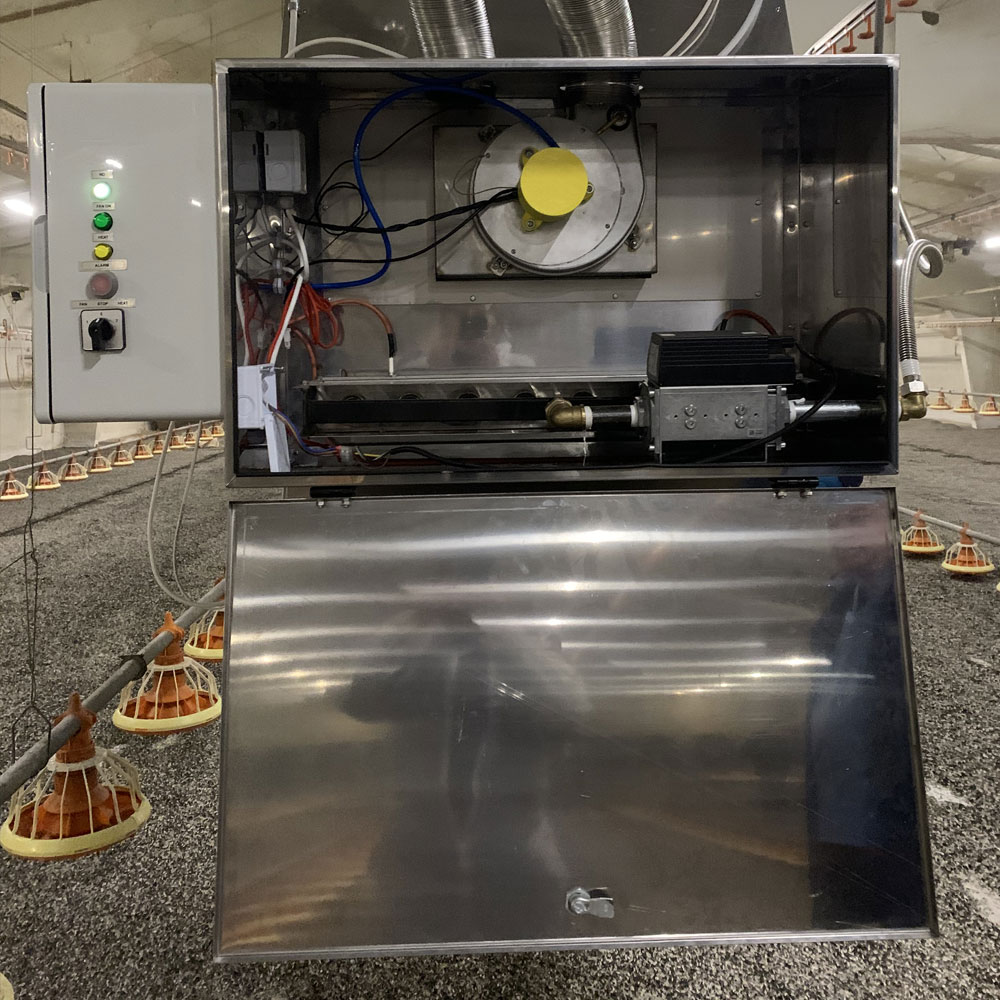

Blocul arzătorului de gaz:

Constă din:

• colector de gaz;
• grup de arzătoare format din opt arzătoare de gaz.

Construcția arzătorului de gaz. Gazul din colectorul de gaz, prin intermediul duzei, este refulat cu suprapresiune în arzător. La intrarea în arzător are loc injecția aerului și se formează amestecul gaz-aer. După amestecare, amestecul gaz-aer este aprins de electrodul de aprindere. Ulterior, aerul secundar necesar arderii este atras împreună cu flacăra în camera de ardere tubulară.

Construcția camerei de ardere:

Camera de ardere constă din opt tuburi din oțel refractar inoxidabil, în care are loc arderea, după care gazele de ardere ajung în colectorul primar de gaze de ardere, realizat din oțel inoxidabil.

În colectorul primar, gazele de ardere se amestecă și sunt redistribuite în schimbătorul de căldură cu plăci. Schimbătorul de căldură este elementul principal de transfer termic de la gazele de ardere către aerul vehiculat, având cea mai mare suprafață de schimb de căldură și masă. Pe plăcile schimbătorului de căldură, pentru un transfer termic eficient, sunt prevăzute turbulatoare speciale care schimbă direcția de deplasare și amestecă gazele de ardere, asigurând un transfer maxim de căldură de la gazele de ardere către pereții schimbătorului.

Din colectorul secundar, gazele de ardere sunt evacuate în exteriorul încăperii cu ajutorul unui ventilator de evacuare (exhaustor) și al unui coș de fum coaxial.

Având în vedere nivelul ridicat de praf și mediul agresiv din hală, carcasa grupului arzătorului este realizată etanș. Aerul necesar arderii este aspirat de la exterior prin coșul de fum coaxial în racord.

Distribuția aerului cald în hală se realizează cu ajutorul unui ventilator axial.

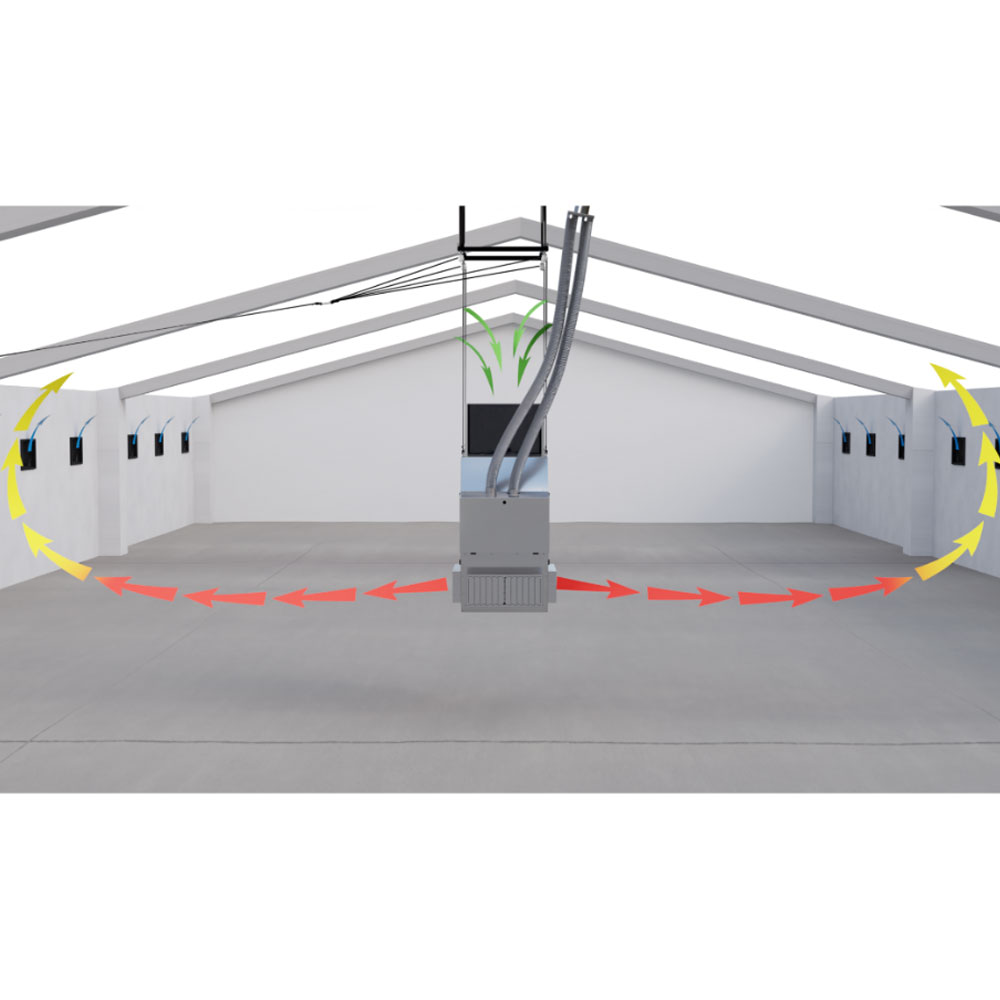

Aerul este aspirat de sub tavanul încăperii, suflă peste suprafețele fierbinți ale schimbătorului de căldură și ale camerei de ardere, iar odată încălzit, este distribuit în încăpere sub formă de jeturi orizontale.

Pentru o încălzire optimă, aerul este direcționat către suprafețele fierbinți cu ajutorul deflectoarelor de flux.

Pentru o distribuție eficientă a aerului și reducerea rezistenței aerodinamice, în construcție este prevăzut un difuzor de ghidare. Acesta oferă aerului încălzit o accelerare suplimentară și mărește lungimea jetului de aer.

Difuzoarele cu jaluzele pe două rânduri îndeplinesc simultan două funcții:

• primul rând – distribuția cantității de aer pe cele patru părți;
• al doilea rând – direcționarea fluxului de aer pe fiecare dintre părți.

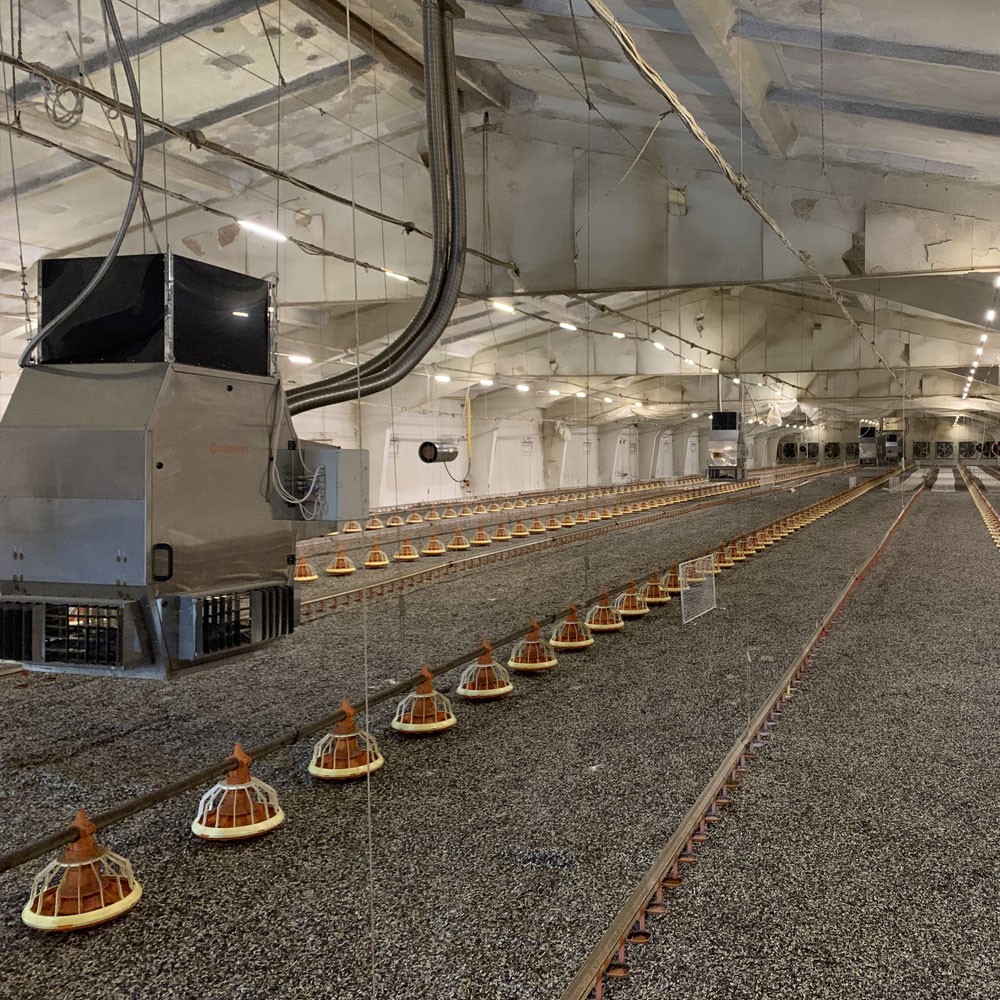

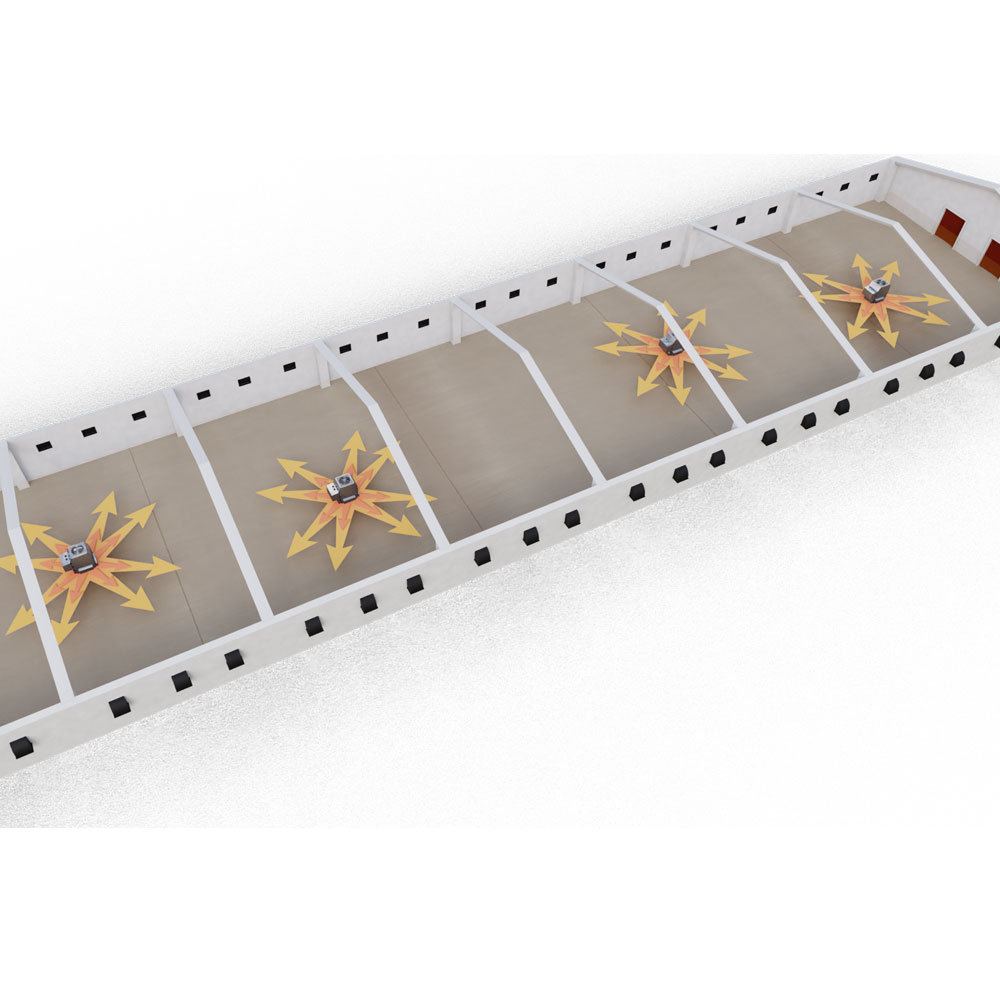

Încălzitoarele de aer se montează de-a lungul axei halei, la distanțe egale unele față de altele. Aerul încălzit trebuie să se distribuie uniform deasupra păsărilor și să creeze un câmp termic uniform pe întreaga suprafață.
Încălzitorul de aer preia aerul din zona superioară a halei, îl reîncălzește până la temperatura setată și îl distribuie în opt direcții.

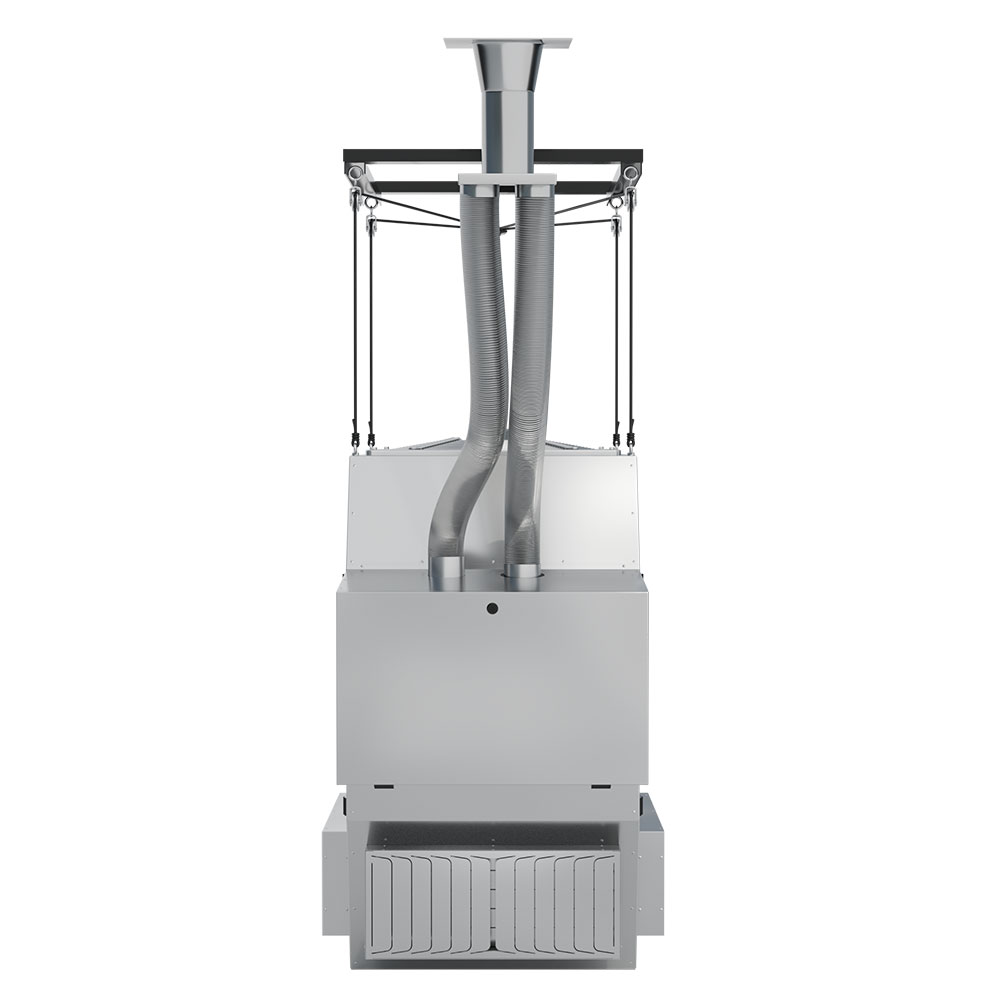

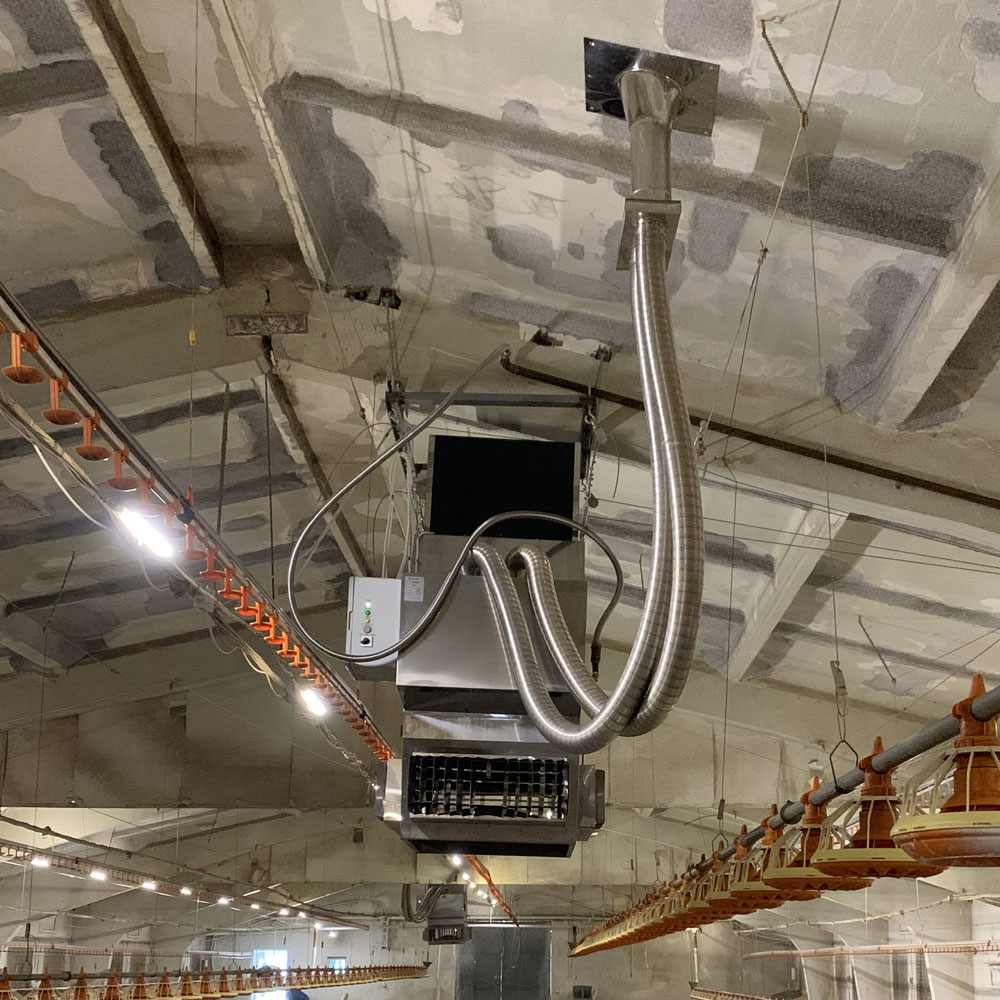

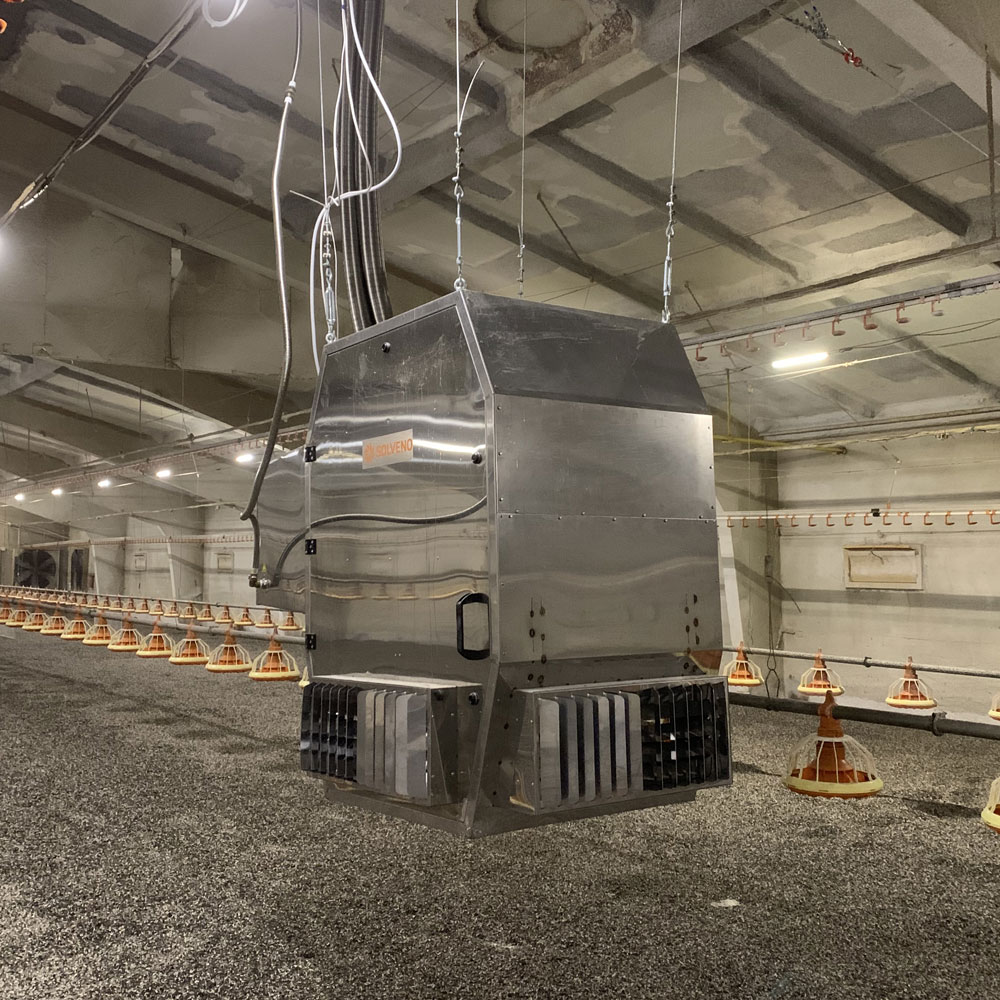

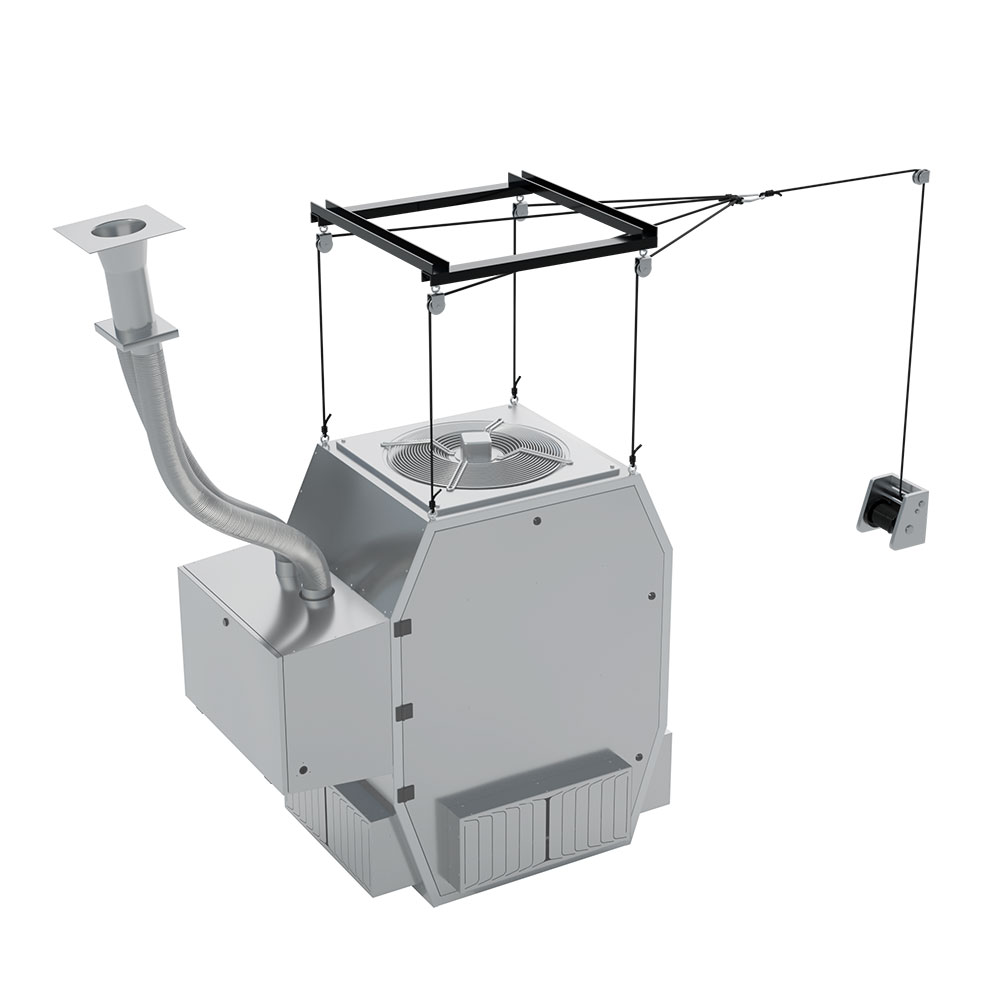

Încălzitorul de aer este suspendat de tavan prin intermediul unui sistem cu cabluri din oțel. Înălțimea de instalare se reglează cu ajutorul unui troliu pe măsura creșterii păsărilor, precum și în timpul igienizării halei după finalizarea ciclului tehnologic. Sistemul de fixare consta dintr-un cadru de rezistență, un troliu manual sau electric, cabluri și se livrează ca accesoriu.

Înălțimea de instalare a încălzitorului trebuie să fie astfel încât aerul să nu bată direct pe păsări și, în același timp, să sufle sub nivelul clapetelor de admisie situate în pereții halei.

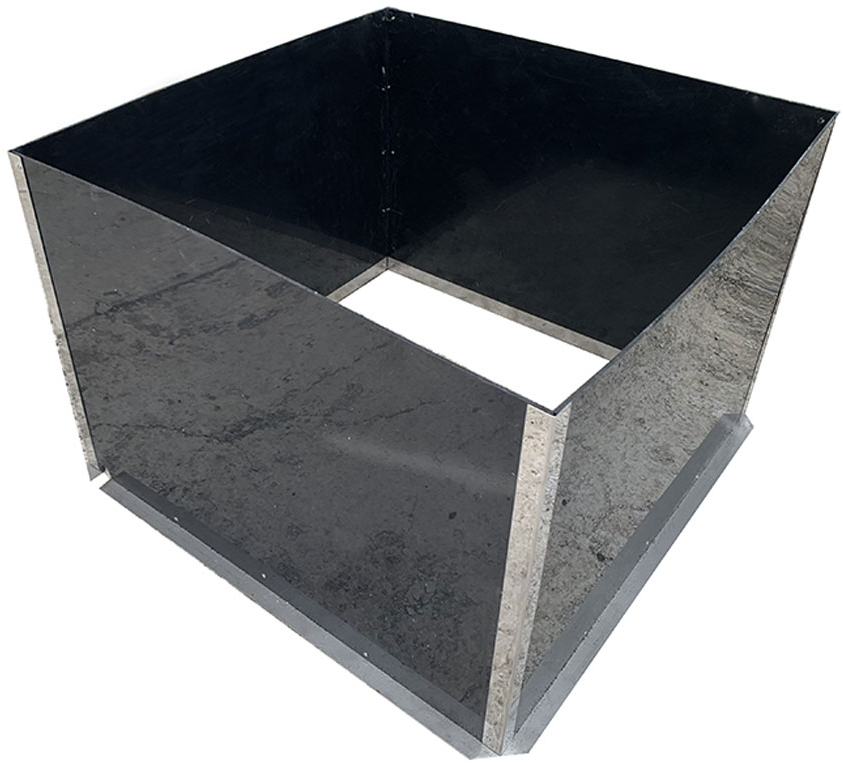

Înălțimea pentru aspirarea aerului deasupra încălzitorului poate fi mărită cu ajutorul unei carcase de ventilație de diferite înălțimi. În timpul spălării încălzitorului, carcasa se demontează.

După montarea încălzitorului de aer în hală, este necesară reglarea distribuției aerului. În acest scop, se recomandă utilizarea fumigenelor și a unui anemometru.

Direcția și viteza de refulare a aerului se reglează cu ajutorul a patru grile cu jaluzele pe două rânduri. Primul rând reglează cantitatea de aer, iar al doilea rând – direcția aerului în opt direcții.

Avantaje

Microclimat ideal în hală:
– umiditate scăzută, cu 20% mai mică decât în cazul încălzirii cu tunuri de gaz;
– nivel scăzut de CO2, cu 30% mai mic decât în cazul încălzirii cu tunuri de gaz;
– așternut uscat.
Generatorul de căldură este dotat cu o cameră de ardere închisă; gazele de ardere nu pătrund în încăpere, ci sunt evacuate la exterior prin intermediul unui coș de fum.

Absența stratificării termice pe înălțime în hală
Generatorul de căldură absoarbe aerul de sub tavan, unde acesta este cel mai cald, și îl direcționează în zona în care se află păsările, cu un consum minim pentru reîncălzire.

Așternut uscat, reducerea concentrației de amoniac și prevenirea afecțiunilor picioarelor la păsări
Aerul cald este refulat deasupra păsărilor, uscat simultan așternutul și eliminând amoniacul care se acumulează în zona acestora.

Necesitate redusă de introducere a aerului proaspăt pentru ventilație
Aerul necesar arderii este aspirat din exterior, iar gazele de ardere sunt evacuate din încăpere. Prin urmare, nu este necesară introducerea de aer suplimentar în hală pentru ardere și nici compensarea evacuării produșilor de ardere.

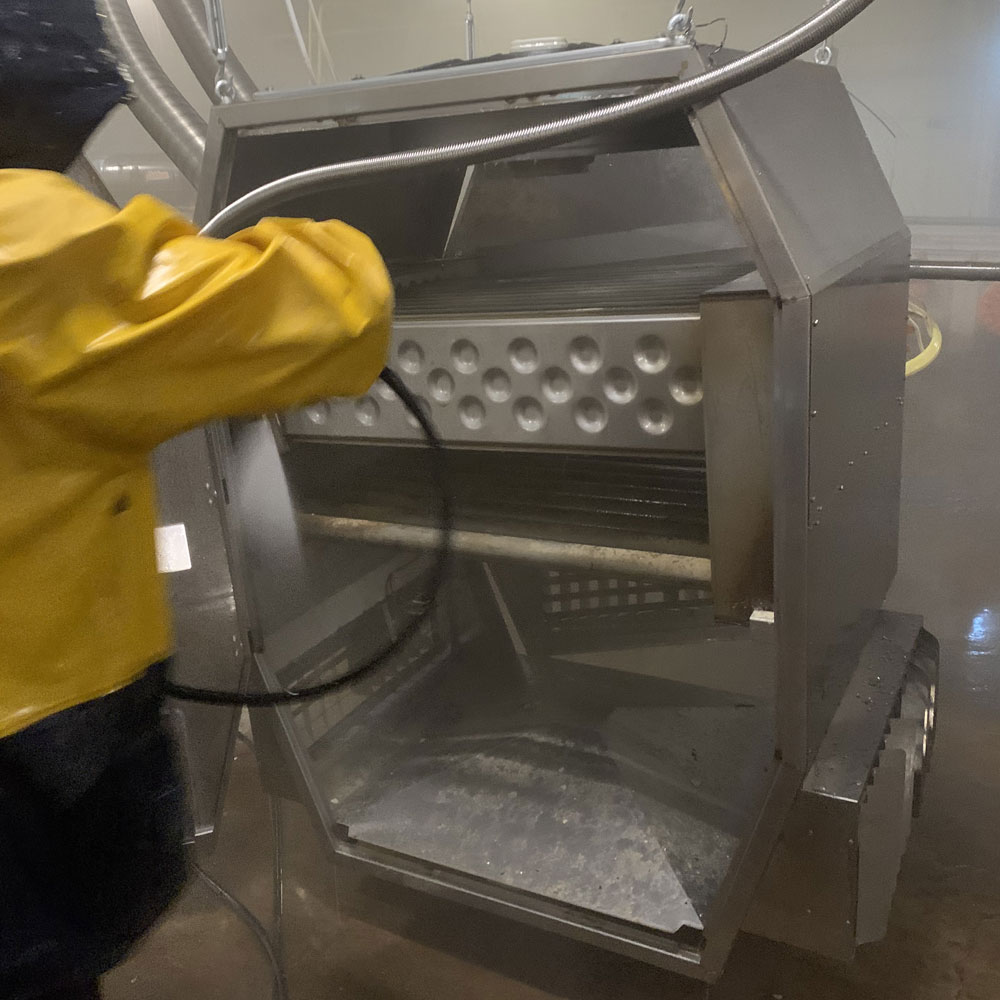

Spălare ușoară și rapidă a întregului generator de căldură

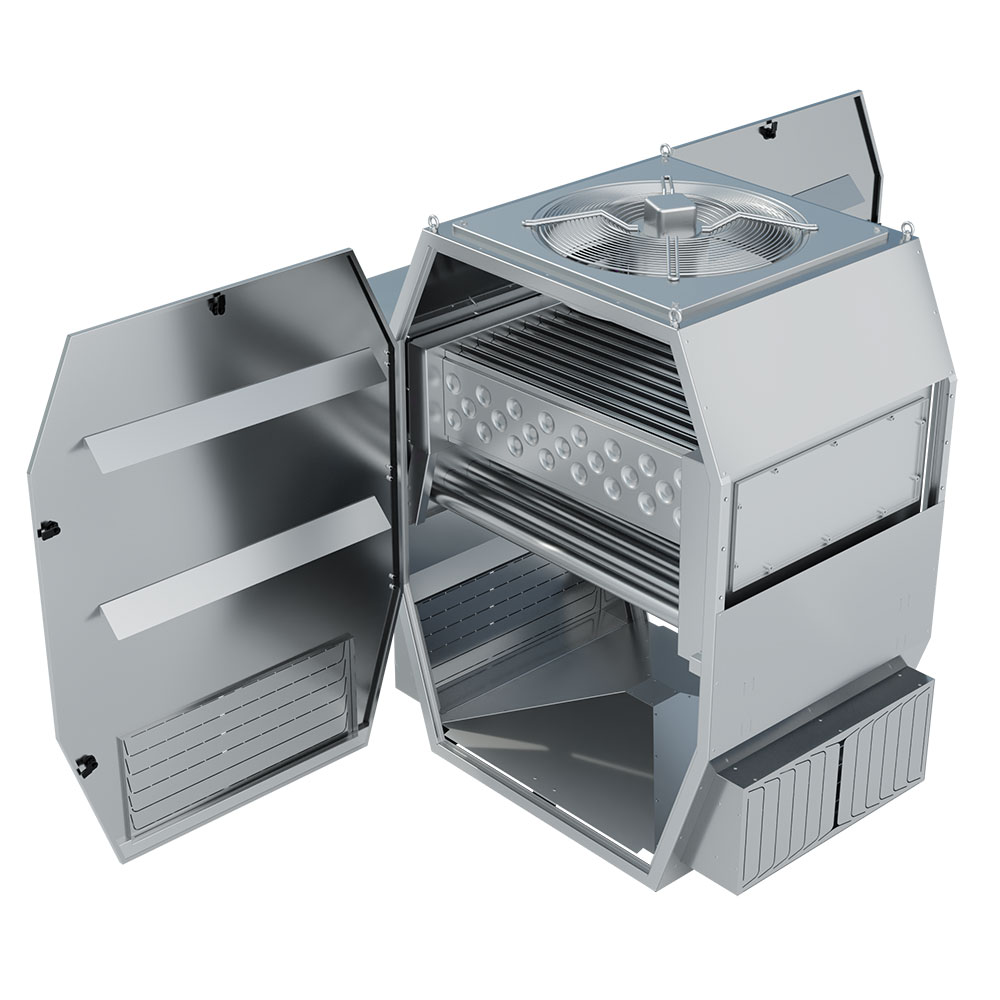

Ușile de acces pentru curățare oferă acces complet la toate componentele interioare ce necesită igienizare. Construcția permite spălarea cu jet de apă la înaltă presiune.

Întreținere tehnică simplă
Construcția include un sistem de guri de vizitare (trape) pentru curățare, ceea ce face procesul de service facil și rapid.

Date tehnice

Putere termică nominală: 95 kW
Debit de aer: 9 000 m³/h
Presiunea gazului în rețea: 20-50 mbar
Consum nominal de gaz: 10,8 m³/h
Alimentare electrică: 380/50 V/Hz
Putere absorbită de motor: 1,32 kW
Curent nominal: 4,1 A
Lungimea jetului de aer pe fiecare dintre cele patru părți: 15 m
Clasă de protecție automatizare și supapă de gaz: IP65
Clasă de protecție motor: IP54
Dimensiuni (L × l × H): 1570 × 810 × 1530 mm
Masa: 270 kg

Accesorii
