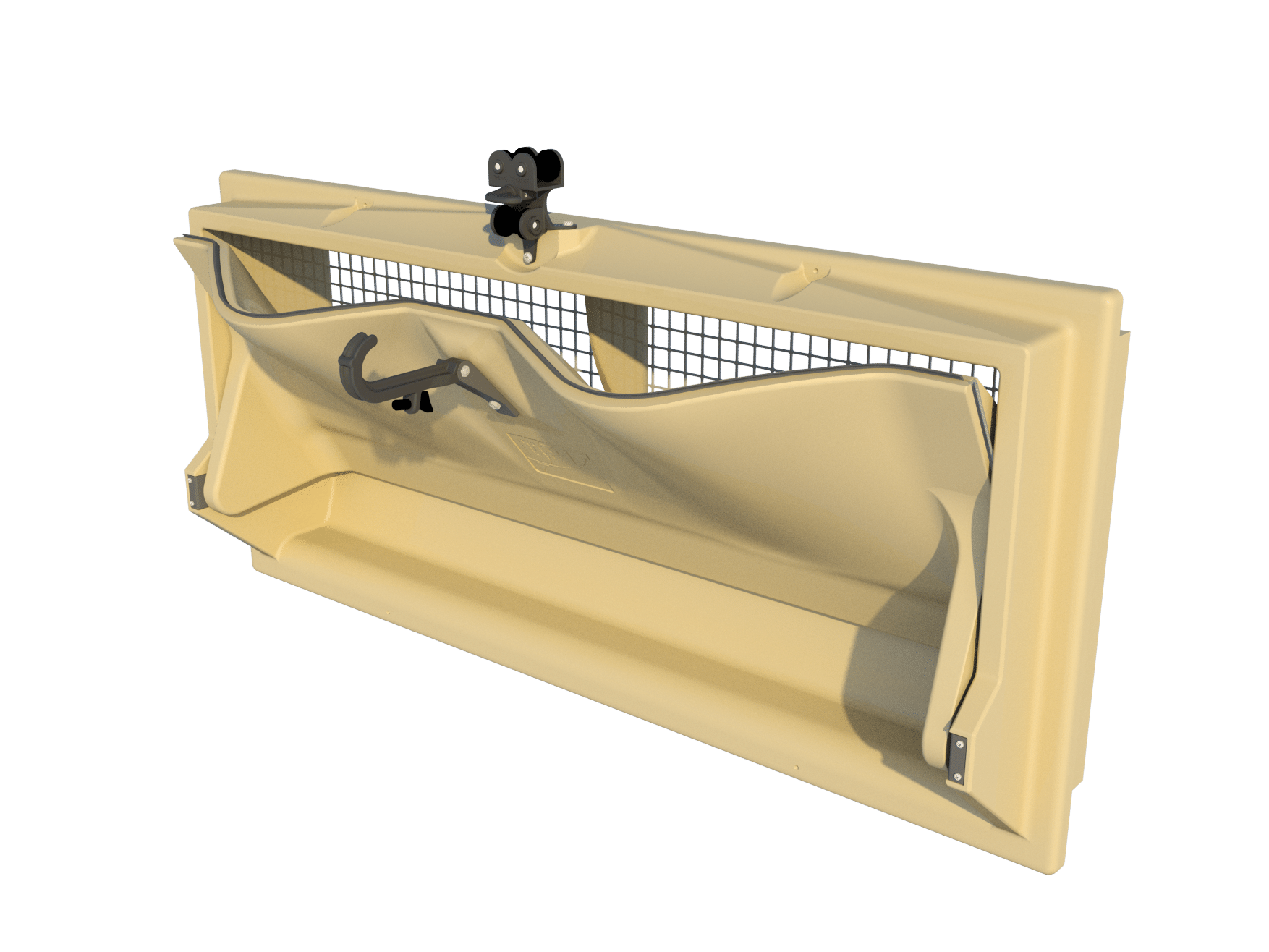

Supapă de admisie, model AERON

Descriere

Ventilație minimă, control maxim. Pentru majoritatea crescătorilor de păsări și porci, setarea corectă a ventilației minime este o provocare. Ventilația minimă este deosebit de dificilă în climatele reci. Provocarea constă în a da unor volume mici de aer suficientă viteză pentru a preveni căderea directă asupra animalelor. Cu un minim de doar 80 m³/h la 20 Pa, Aeron totuși ghidează aerul în sus, spre centrul adăpostului.

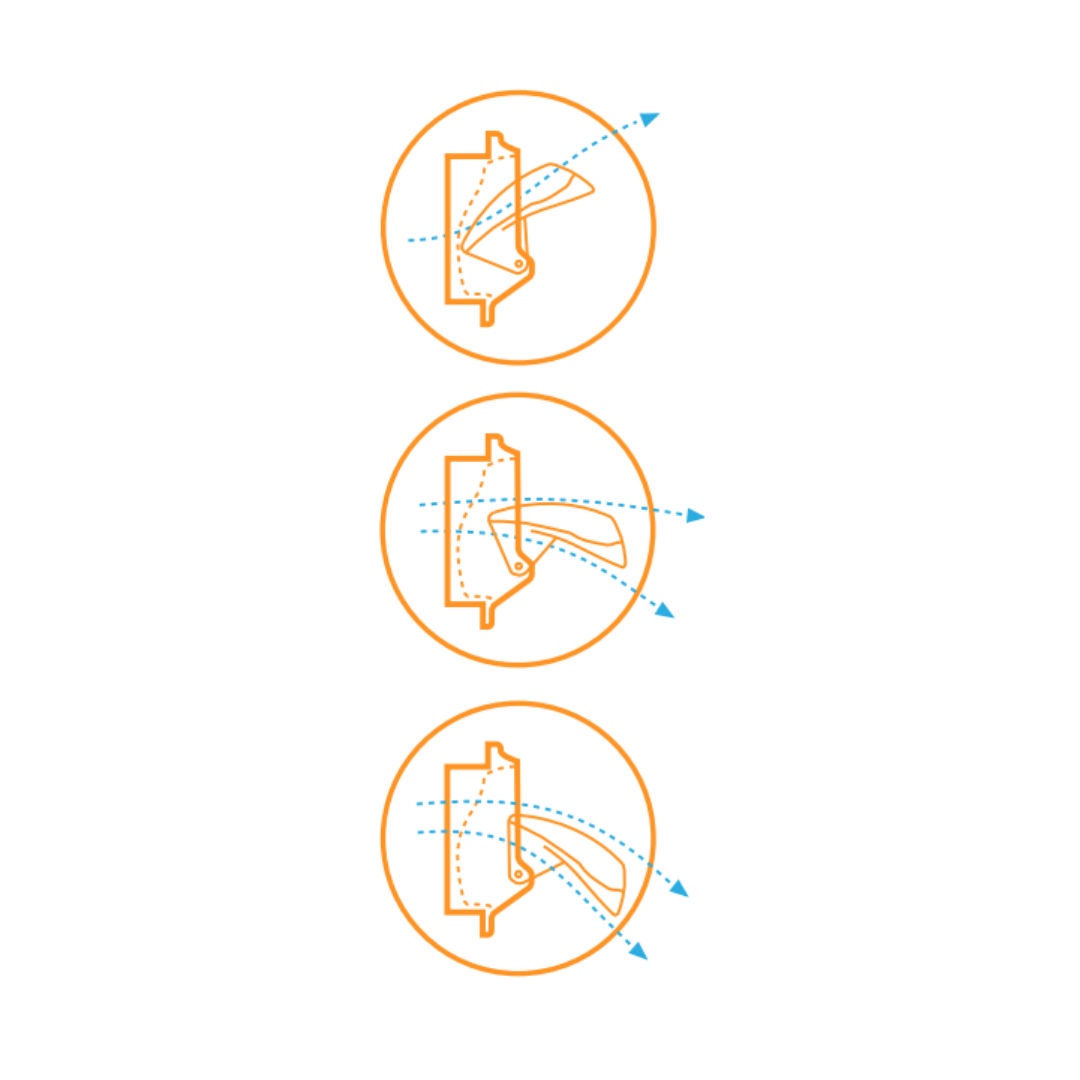

Formă unică a supapei. Forma aerodinamică a clapetei interioare a Aeron este concepută pentru a ghida optim aerul în adăpost în orice condiții — atât la capacitate minimă, cât și la maximă. În intervalul minim, jeturile de aer create de clapeta interioară curbată livrează aer proaspăt adânc în adăpost. La o deschidere mai mare, în intervalul de capacitate medie, aerul curge pe toată lățimea clapetei, fără ca părțile laterale să se deschidă. Când clapeta se deschide peste 30%, secțiunea inferioară a supapei de admisie se deschide de asemenea, iar aerul este ghidat în jos. Prin simulări de flux am decis curburile și rotunjimea optime pentru clapetă și carcasa ei. Acest lucru asigură un flux de aer cu cea mai mică rezistență și turbulență.

Efect de răcire. Aeron funcționează foarte bine la capacitate maximă. Când animalele sunt mai mari sau temperatura crește, jeturile de aer direcționează fluxul direct în adăpost. În această etapă, aerul este ghidat și sub clapeta interioară către podeaua adăpostului, creând un efect de răcire prin vânt care scade temperatura animalelor. Este o modalitate excelentă de tranziție către ventilația de tip tunel. La deschiderea maximă, această supapă de admisie are o capacitate de 4400 m³/h la 20 Pa.

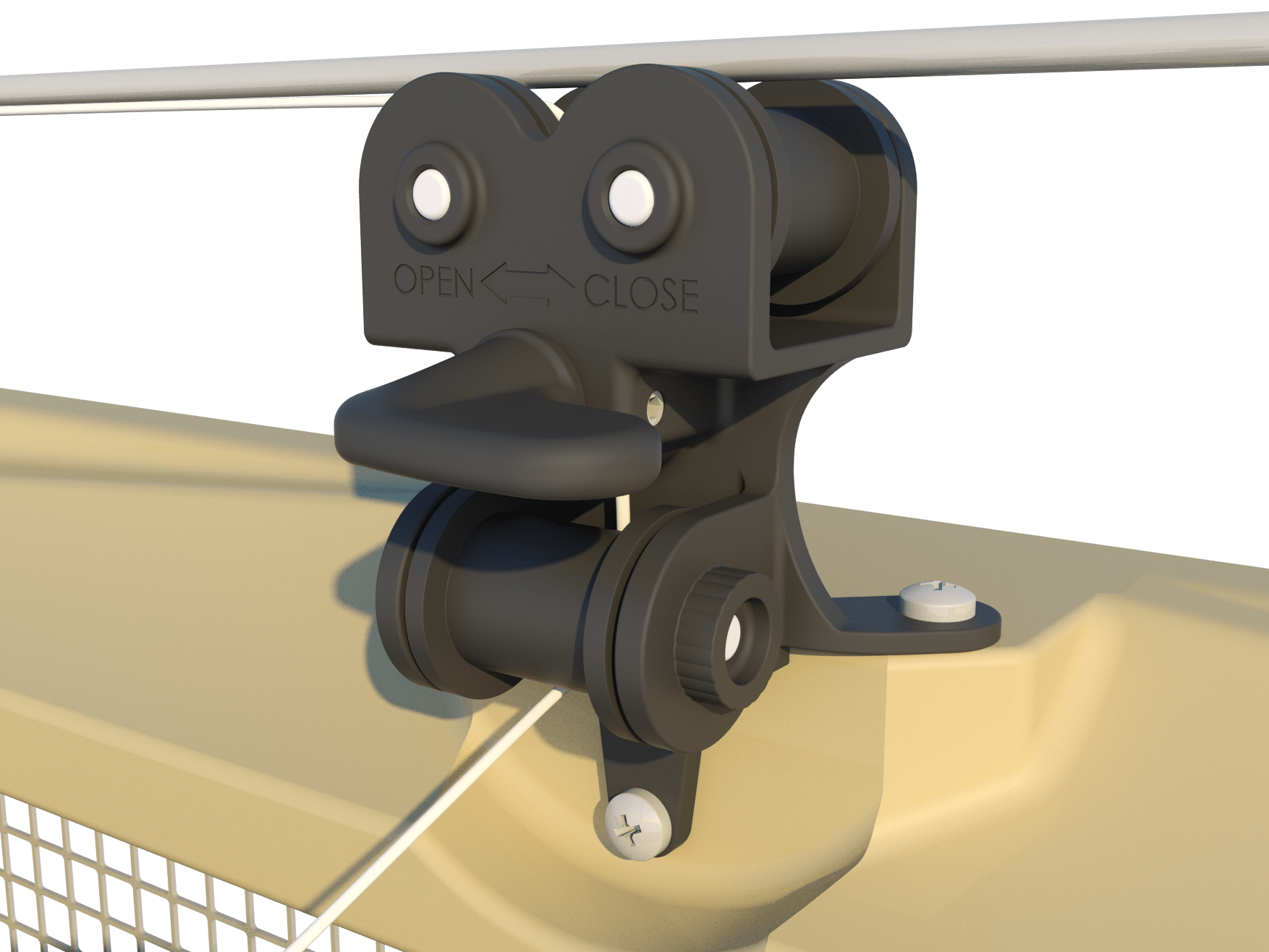

Echipat cu cele mai noi accesorii și garnituri. Când se ia în considerare controlul optim al climatului interior, nu este suficient doar designul supapei de admisie corecte. Accesoriile folosite pentru controlul supapei fac jumătate din muncă și trebuie instalate și reglate corespunzător. Noua noastră unitate cu scripete oferă un mecanism de blocare integrat. Acest mecanism poate fi folosit pentru a bloca Aeron în timpul curățării. Realizată din ABS rezistent și durabil, această unitate suportă două roți pentru ghidarea cablurilor din nylon în orice direcție. Roțile de sus acționează de asemenea ca suport pentru cablul principal.

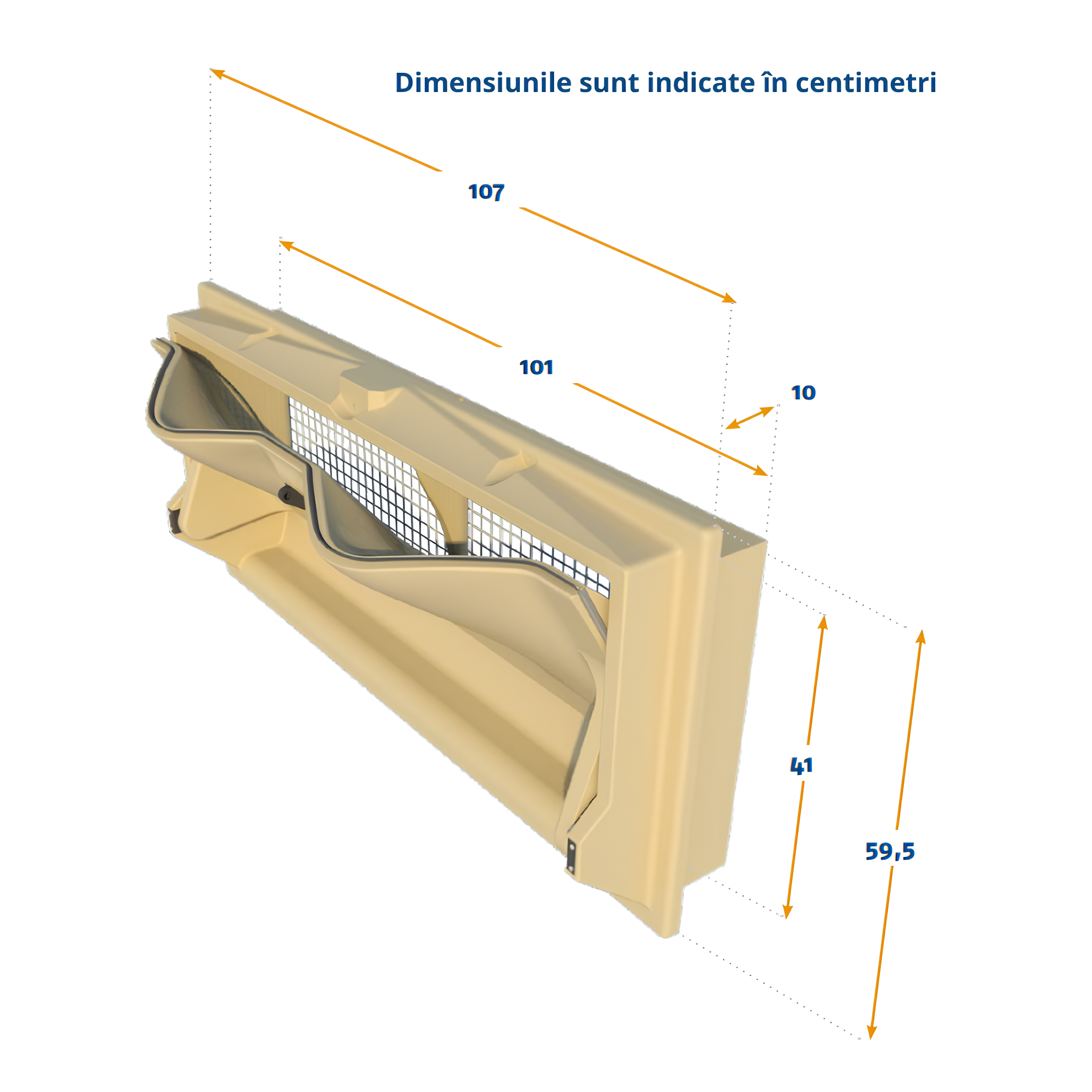

Date tehnice

Capacitate

Accesorii opționale

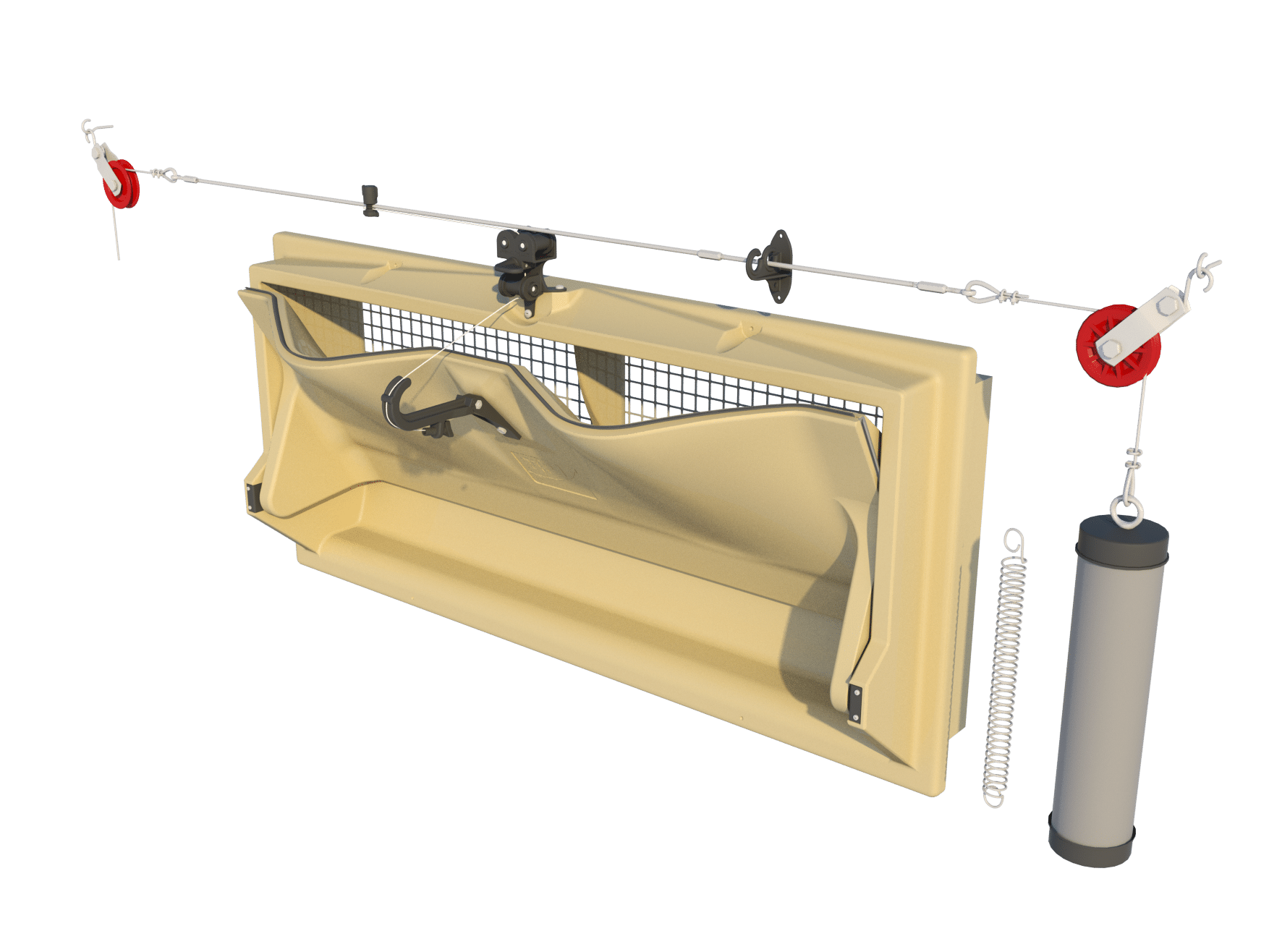

Deschiderea și închiderea clapetelor de admisie. Supapele noastre standard de admisie sunt deschise cu arc, ceea ce înseamnă că, fără forță asupra cablului principal, ele se vor deschide automat. Supapele de admisie sunt conectate la un cablu principal care poate fi tras de un troliu motorizat sau de un actuator. În mod normal, atunci când se trage de cablul principal, clapetele se închid. Arcul sau contragreutatea de la celălalt capăt al cablului principal asigură că acesta rămâne drept și fixat.

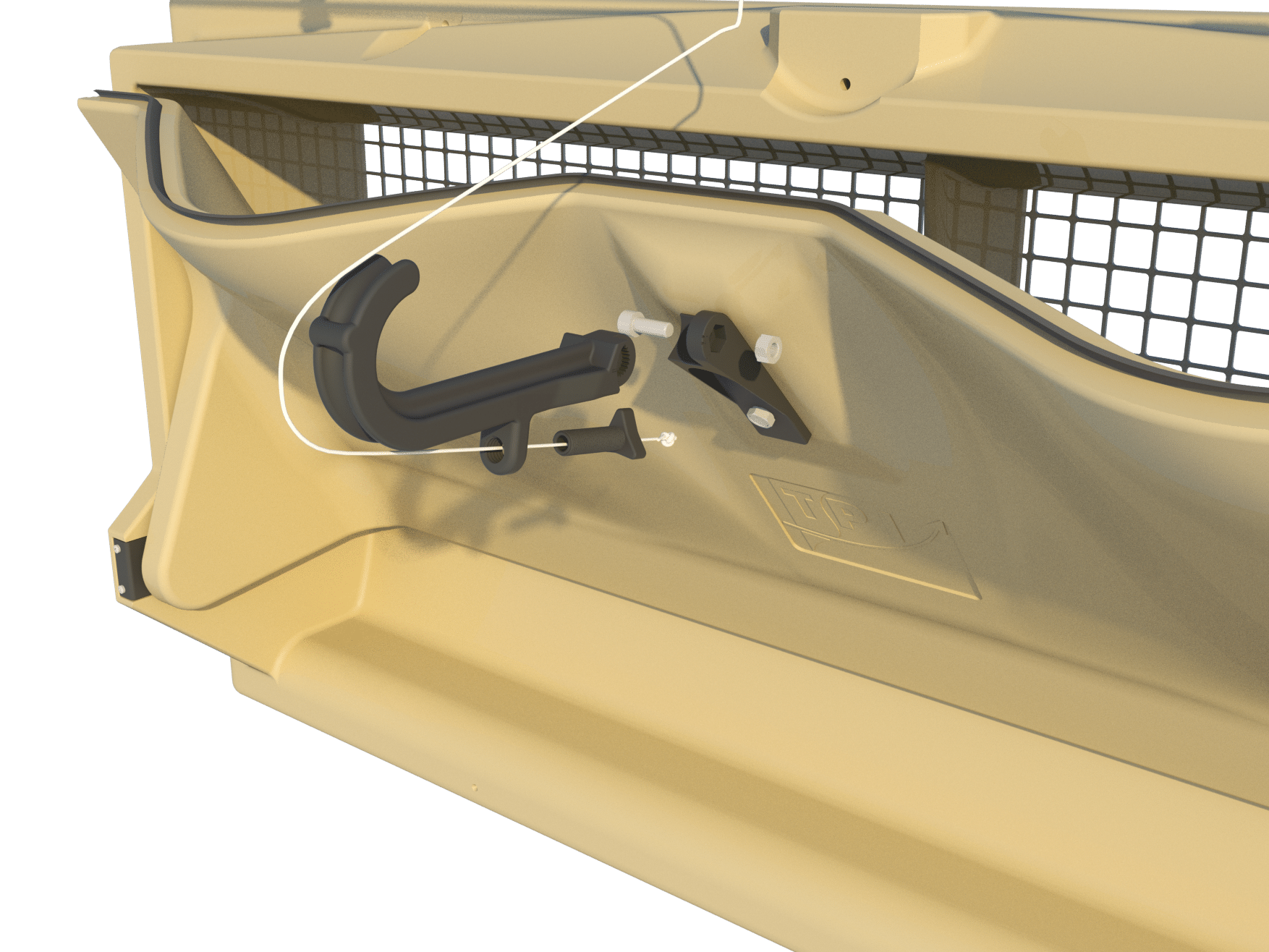

Supape de admisie auto‑închise și deschidere întârziată. O mare parte din gama noastră poate fi produsă și ca supapă de admisie auto‑închisă. În acest caz, deschiderea și închiderea funcționează invers. Scripeții suspendați trebuie instalați pe flanșa inferioară, iar brațul central de control din plastic trebuie să ghideze tija principală în jos. Cablul principal trebuie montat sub clapetele de admisie. Cu această configurație se poate realiza un sistem de deschidere întârziată, ceea ce înseamnă că, prin ajustarea unghiului brațului central de control, se poate determina cât de devreme sau târziu se deschide o clapetă comparativ cu alta de pe aceeași linie.

Reglaje. Prin utilizarea șurubului și piuliței din nylon se pot face mici ajustări pentru a asigura că toate clapetele se închid și se deschid corect. Clema de cablu din nylon și cordonul pot fi folosite, de asemenea, pentru ajustări fine.

Lucrul cu arcuri sau contragreutăți. La capătul opus al cablului principal, unde se află troliul motorizat sau actuatorul, există două opțiuni: o contragreutate care poate fi umplută cu beton sau nisip, sau un arc care menține tensiunea pe cablu.

Configurație echilibrată. La instalarea troliului motorizat sau a actuatorului, recomandăm de obicei împărțirea clapetelor în două grupuri. Este adesea preferabil să se plaseze troliul sau actuatorul în mijloc pentru a împărți în mod egal forțele exercitate asupra clapetelor și troliului.

Utilizarea sistemelor de blocare. Sistemul de blocare de pe clapetă poate fi folosit pentru a închide permanent clapetele, de exemplu în timpul preîncălzirii. Aceste sisteme pot fi utilizate și pentru a închide anumite clapete, continuând să se folosească altele, oferind astfel posibilitatea de a deschide mai mult clapetele aflate în funcțiune. În climatele reci, acest lucru poate ajuta la o rezistență mai bună împotriva efectelor înghețului.
