Descriere

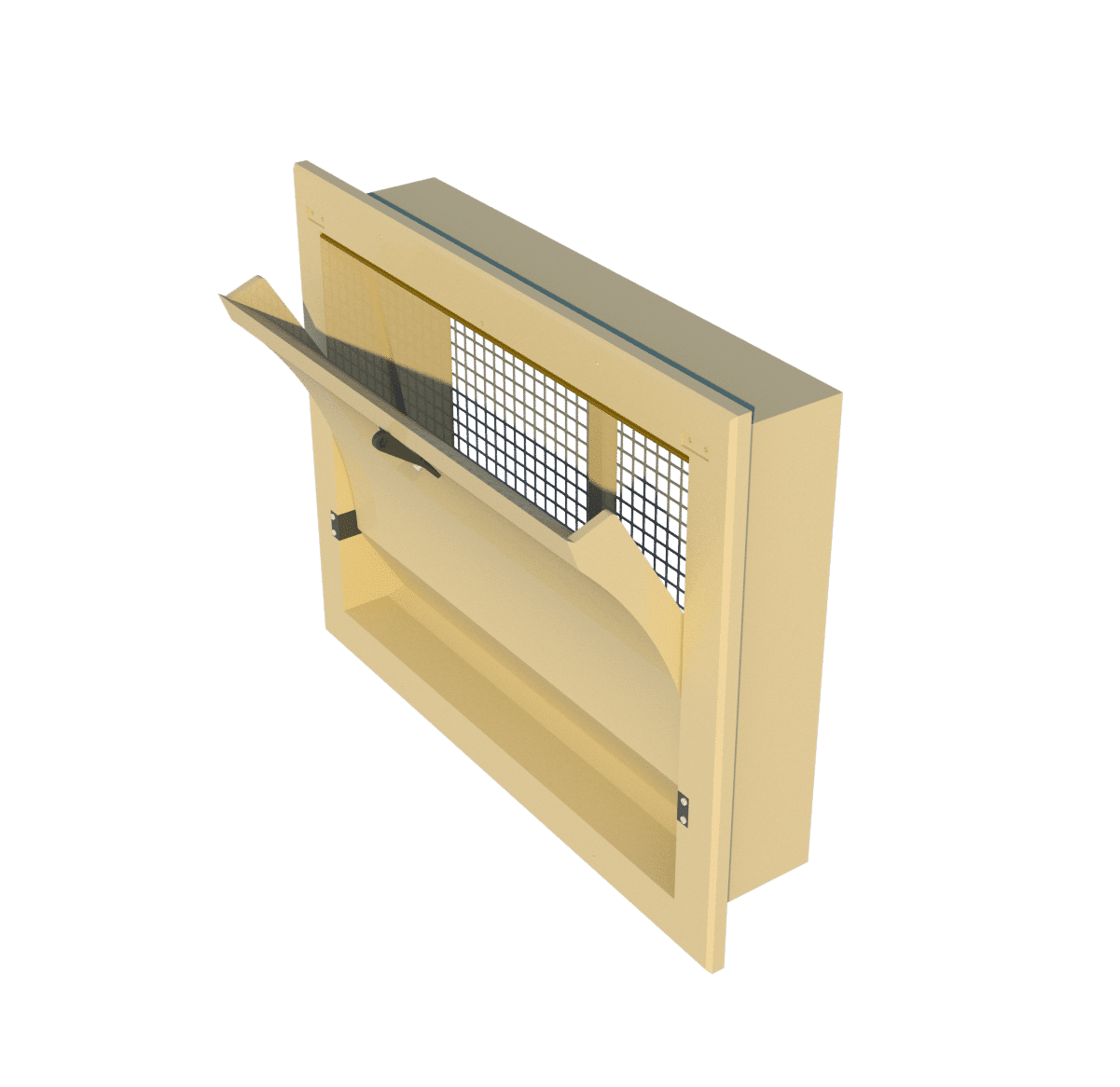

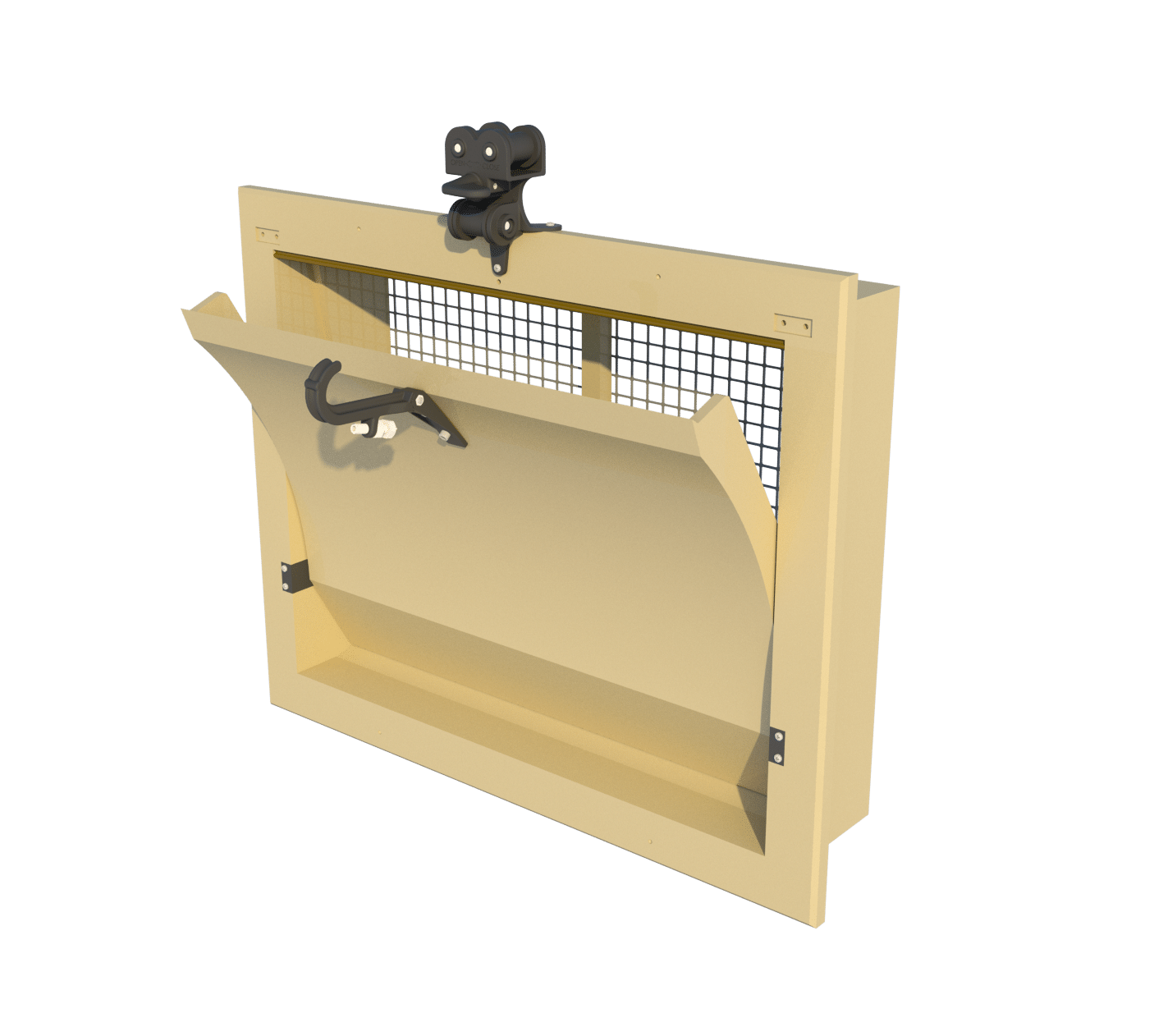

Supapă de admisie cu clapetă articulată la mijloc. Această supapă de admisie cu clapetă articulată la mijloc este concepută pentru a permite aerului să circule și pe sub clapeta interioară după ce aceasta se deschide mai mult de 35%. Acest lucru ajută la direcționarea aerului în jos către animale și oferă un efect de răcire în timpul ventilației maxime.

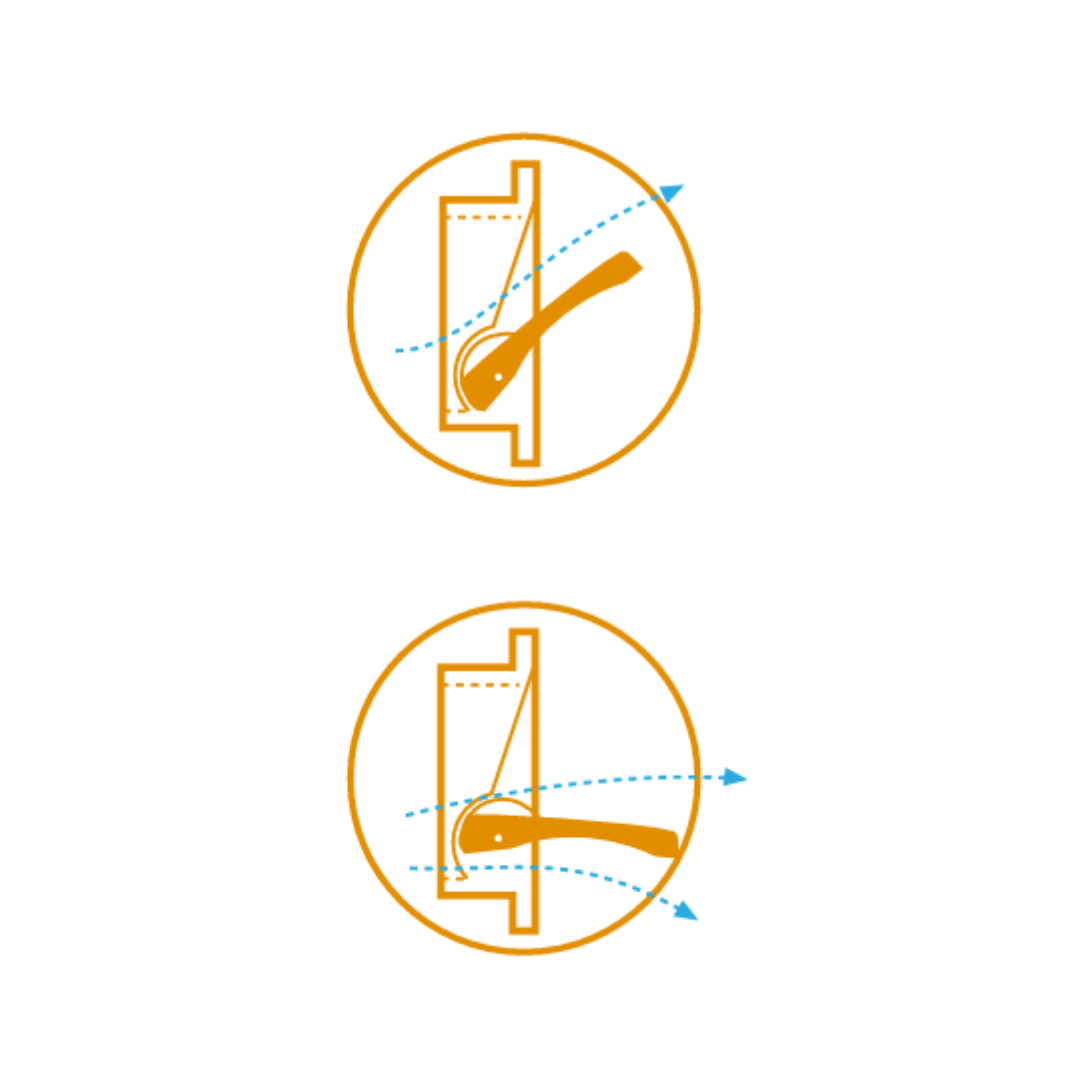

Clapetă interioară curbată. Această supapă este echipată cu o clapetă interioară curbată. Clapetele curbate ghidează aerul în sus în timpul ventilației minime, dar și în jos după un anumit punct de deschidere. Acest lucru este ideal pentru adăposturile unde aerul trebuie direcționat direct către sau peste animale în timpul ventilației maxime.

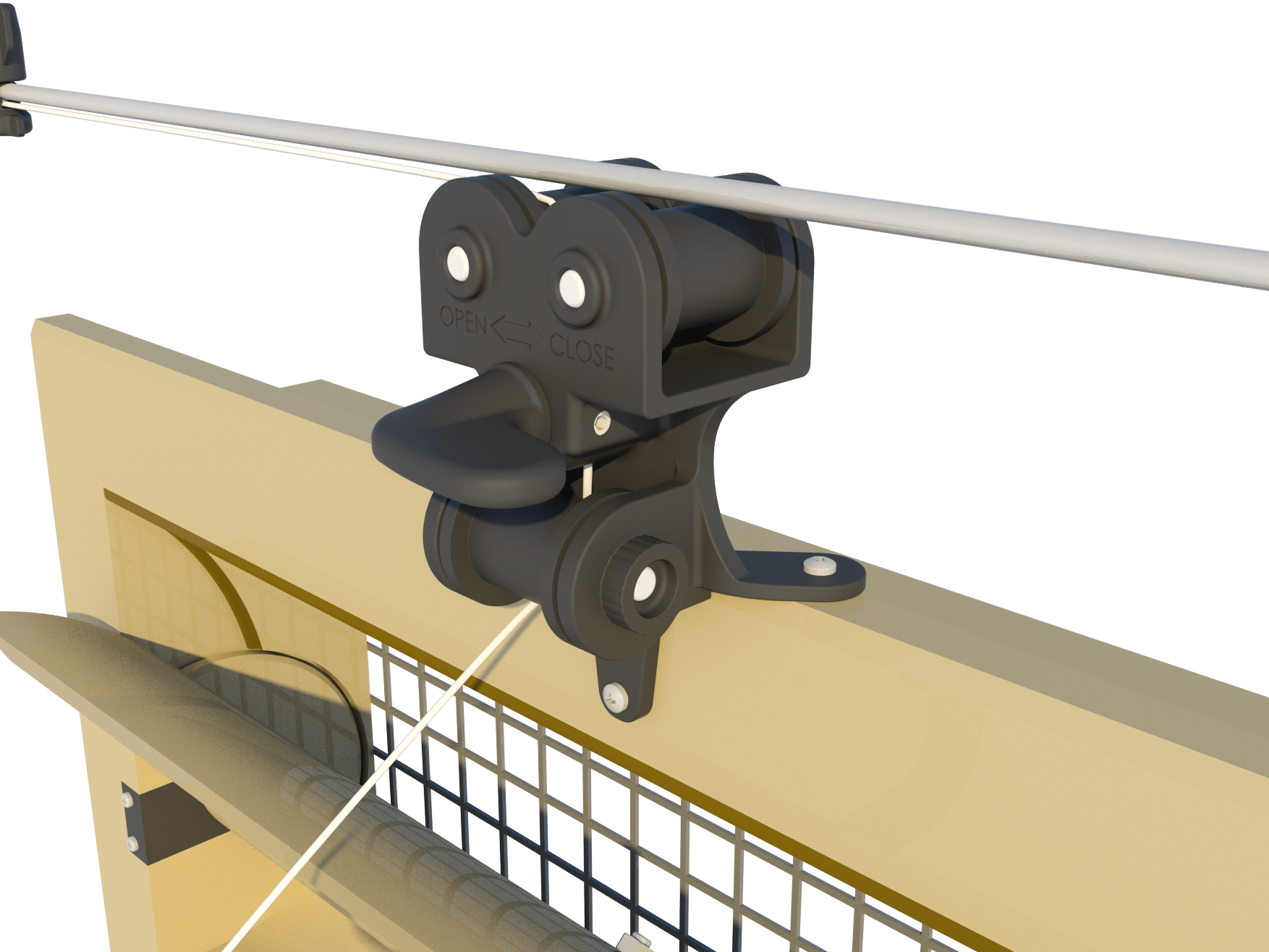

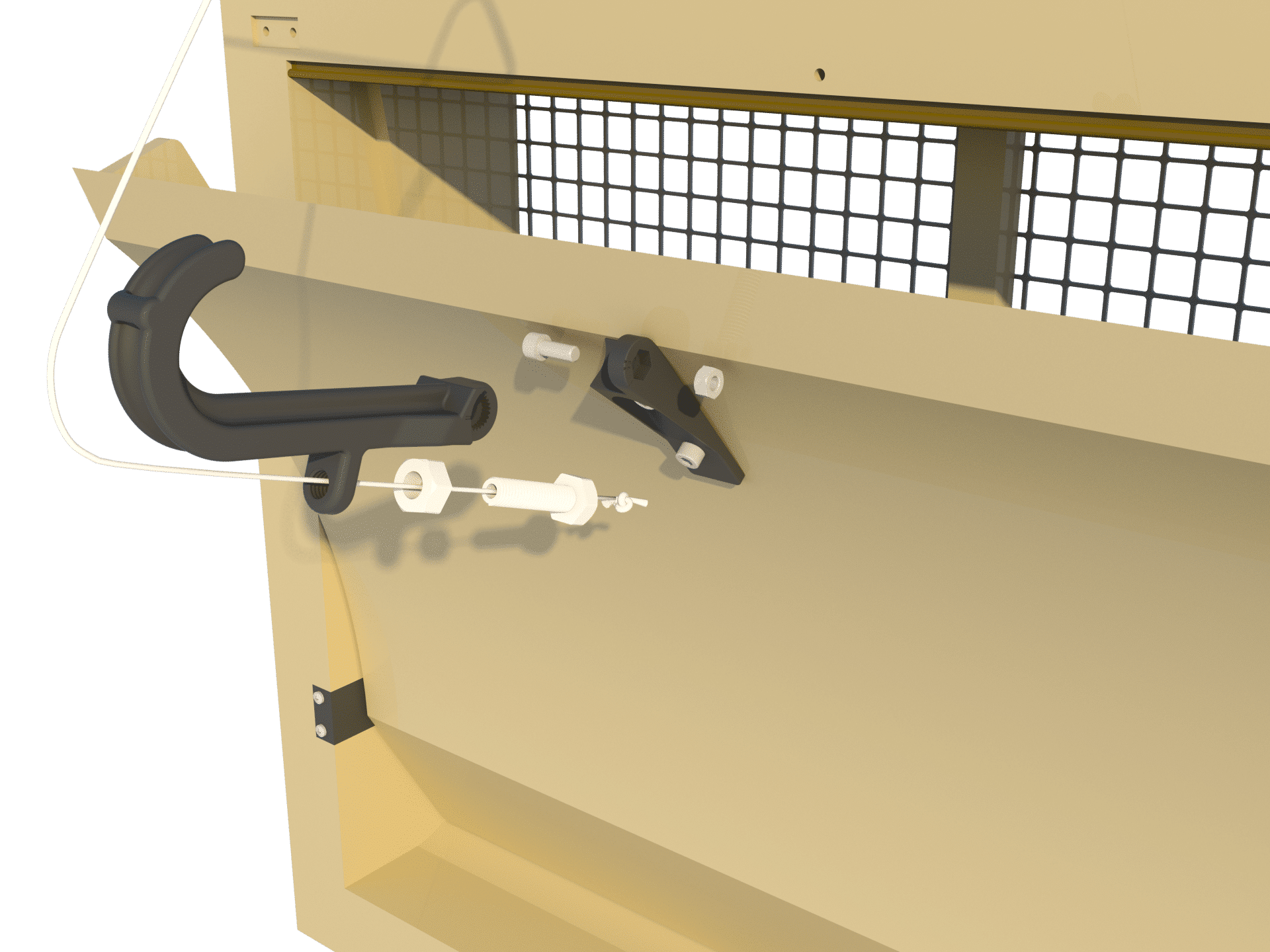

Realizarea ajustărilor. Prin utilizarea șurubului și piuliței din nylon se pot face mici ajustări pentru a asigura că toate supapele se închid și se deschid corect. Clema de cablu din nylon și cordonul pot fi de asemenea folosite pentru a face mici ajustări.

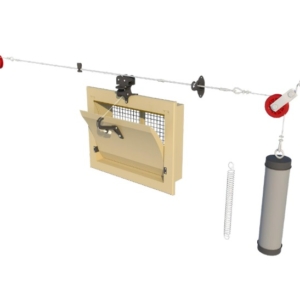

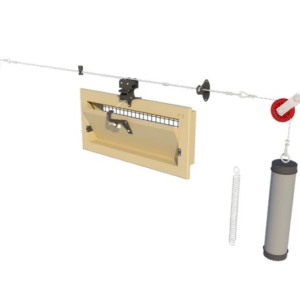

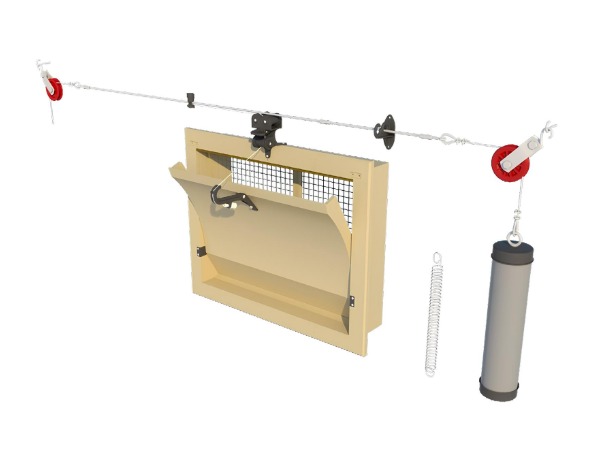

Lucrul cu contragreutăți sau arcuri. Oferim două produse care pot fi utilizate pentru a menține tensiunea pe cablul principal: un cilindru din PVC care poate fi umplut cu beton sau nisip pentru a acționa ca o contragreutate, sau un arc care menține tensiunea pe cablu.
Configurație echilibrată. La montarea troliului cu motor sau a actuatorului, recomandăm de obicei împărțirea supapelor în două grupuri. Este preferabil să se plaseze troliul sau actuatorul în mijloc pentru a distribui uniform forțele pe cablul principal.

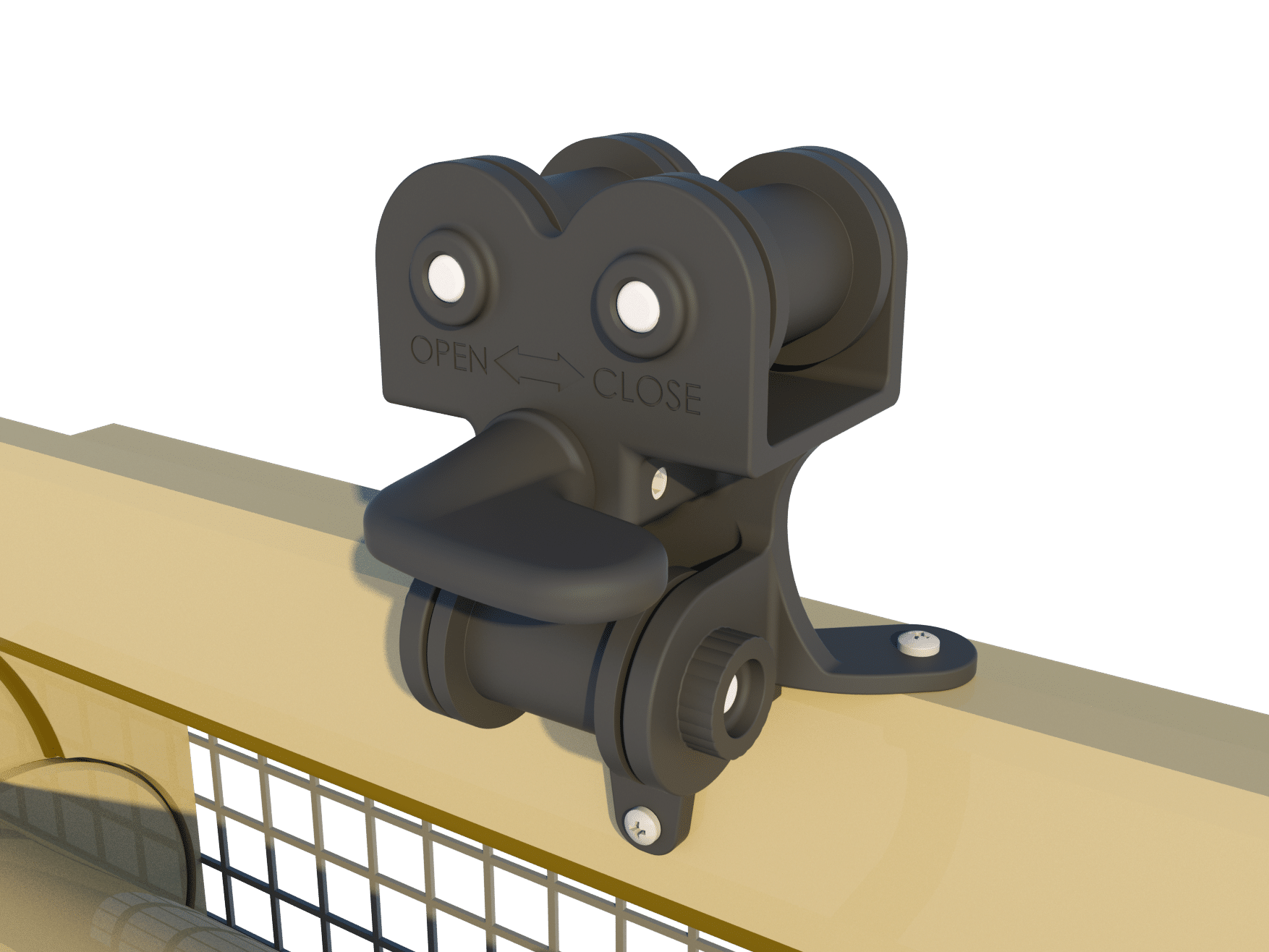

Utilizarea mecanismelor de închidere. Mecanismul de închidere de pe supapă poate fi utilizat pentru a închide permanent supapele, de exemplu în timpul preîncălzirii. Mecanismele de închidere pot fi folosite și pentru a bloca anumite supape, continuând să se utilizeze altele. În acest caz, supapele utilizate pot fi deschise puțin mai mult. În climatele reci, acest lucru poate ajuta la o rezistență mai bună împotriva efectelor înghețului.
Date tehnice
| Parametru | Valoare |
| Cursă | 63 cm / 24.6 inch |
| Forță | 2 kg / 19.6 Newton |
| Greutate | 4 kg / 8,8 lbs |
| Poziția brațului | 2 |

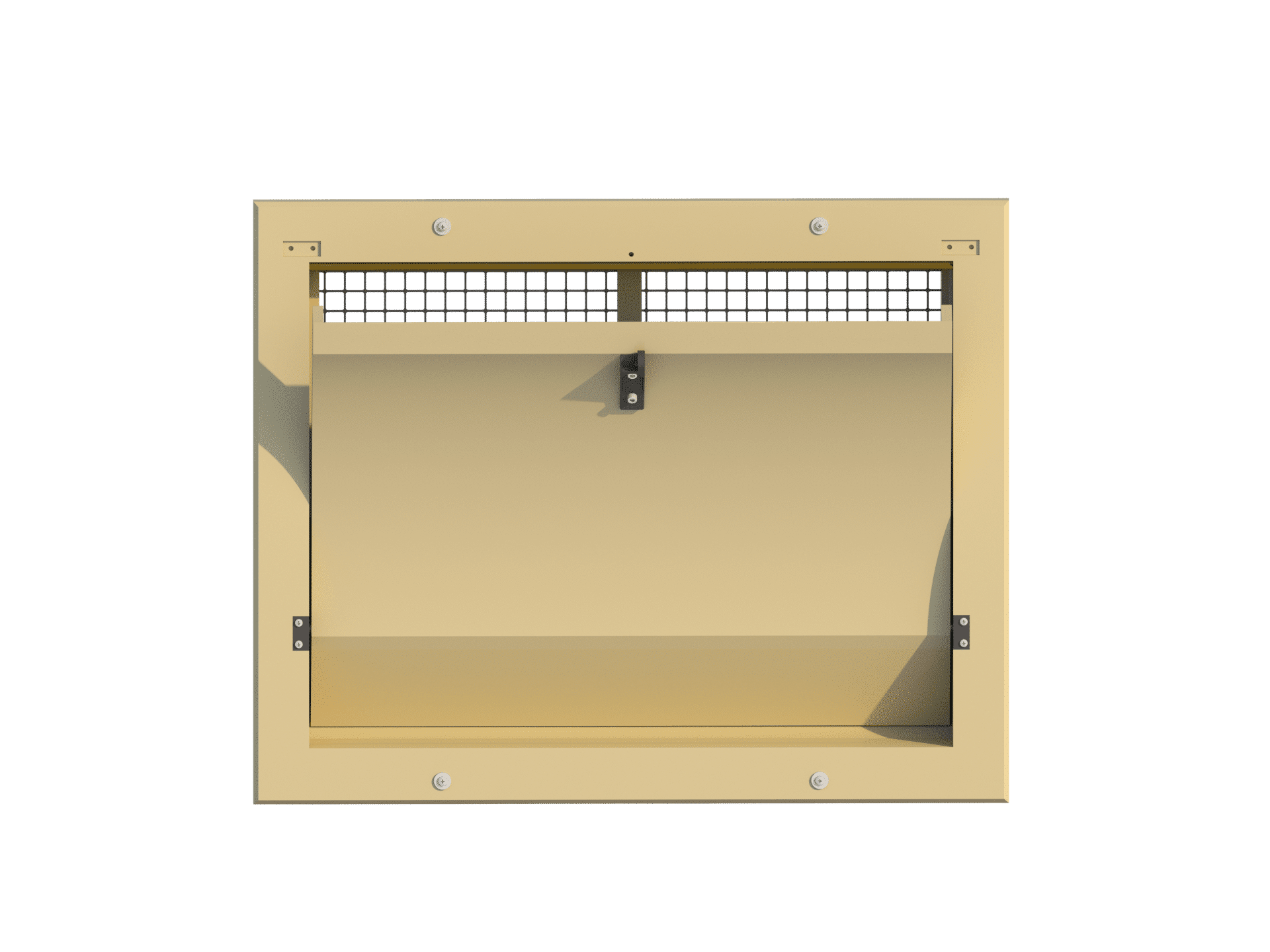

| Tip de montare | Perete |

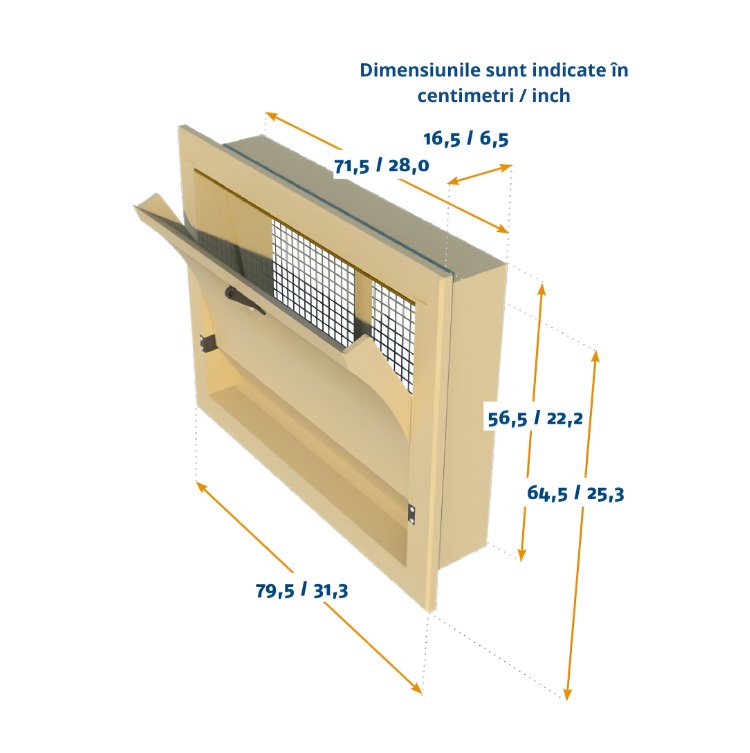

| Dimensiunea orificiului de montare | 73 cm / 28,82 inch x 58 cm / 23 inch |
Capacitate
| Model | m³/h @ 10 Pa | m³/h @ 20 Pa | m³/h @ 40 Pa |
| 4000-VFG-C | 3900 | 5500 | 7800 |
| cfm @ 0.05 inH₂O | cfm @ 0.1 inH₂O | cfm @ 0.15 inH₂O | |
| 2566 | 3612 | 4433 |
Accesorii opționale
| Cod | Denumire |
| TPI–108 | Plasă de sârmă sintetică |
| TPI–204 с | Set de conexiune |
| TPI–423 | Unitate de scripete + mecanism de închidere |
| TPI–705 | Flanșă de contra pentru supape din seria 4000 |
