Descriere

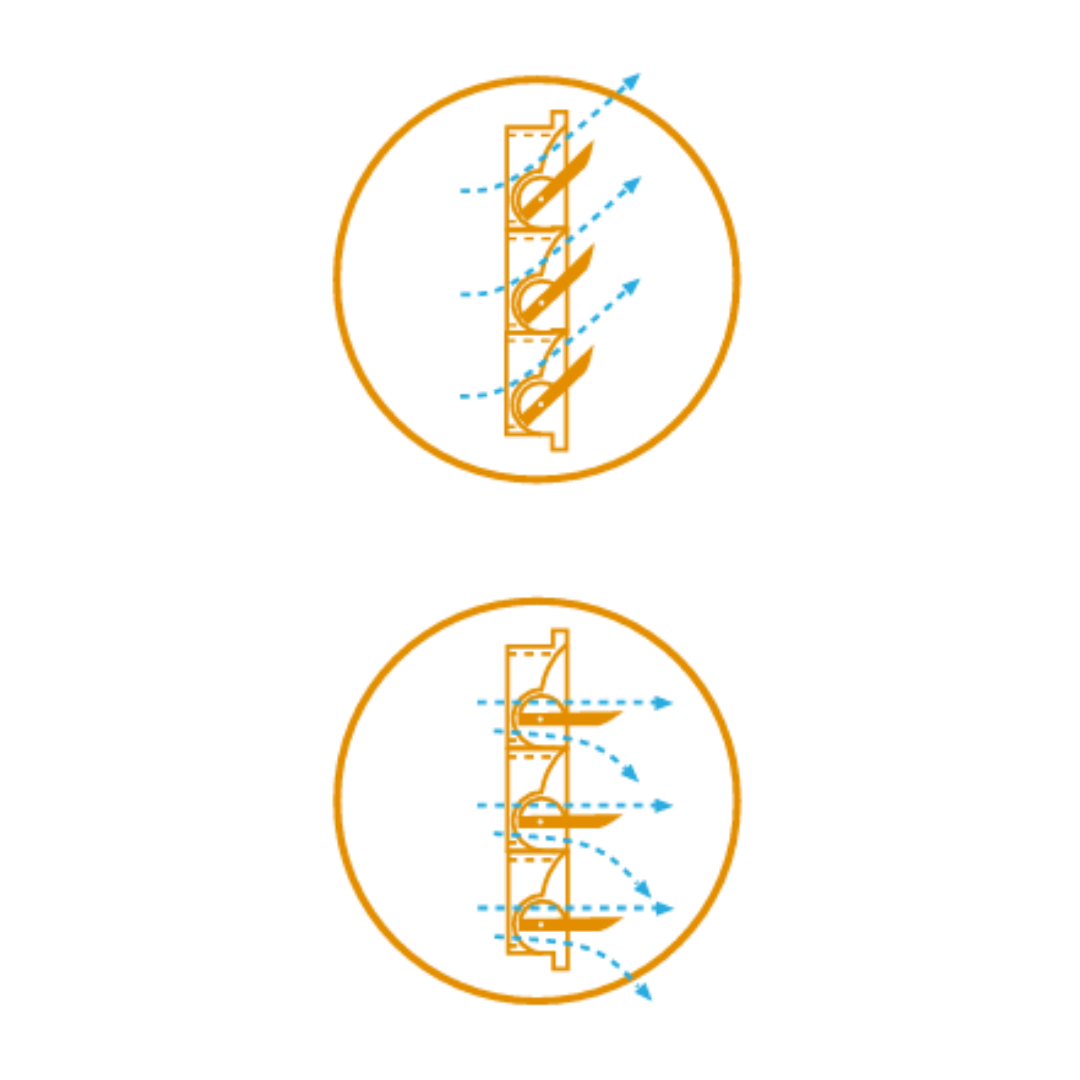

Supapă de admisie cu clapetă articulată la mijloc. Această supapă de admisie cu clapetă articulată la mijloc este concepută pentru a permite aerului să circule și pe sub clapeta interioară după ce aceasta se deschide mai mult de 35%. Acest lucru ajută la direcționarea aerului în jos către animale și oferă un efect de răcire în timpul ventilației maxime.
Clapetă interioară dreaptă. Această supapă este echipată cu o clapetă interioară dreaptă. Clapetele drepte ghidează aerul în direcție verticală sau orizontală, niciodată în jos. Acest lucru este ideal pentru adăposturile unde aerul nu trebuie direcționat direct către sau peste animale în timpul ventilației maxime.

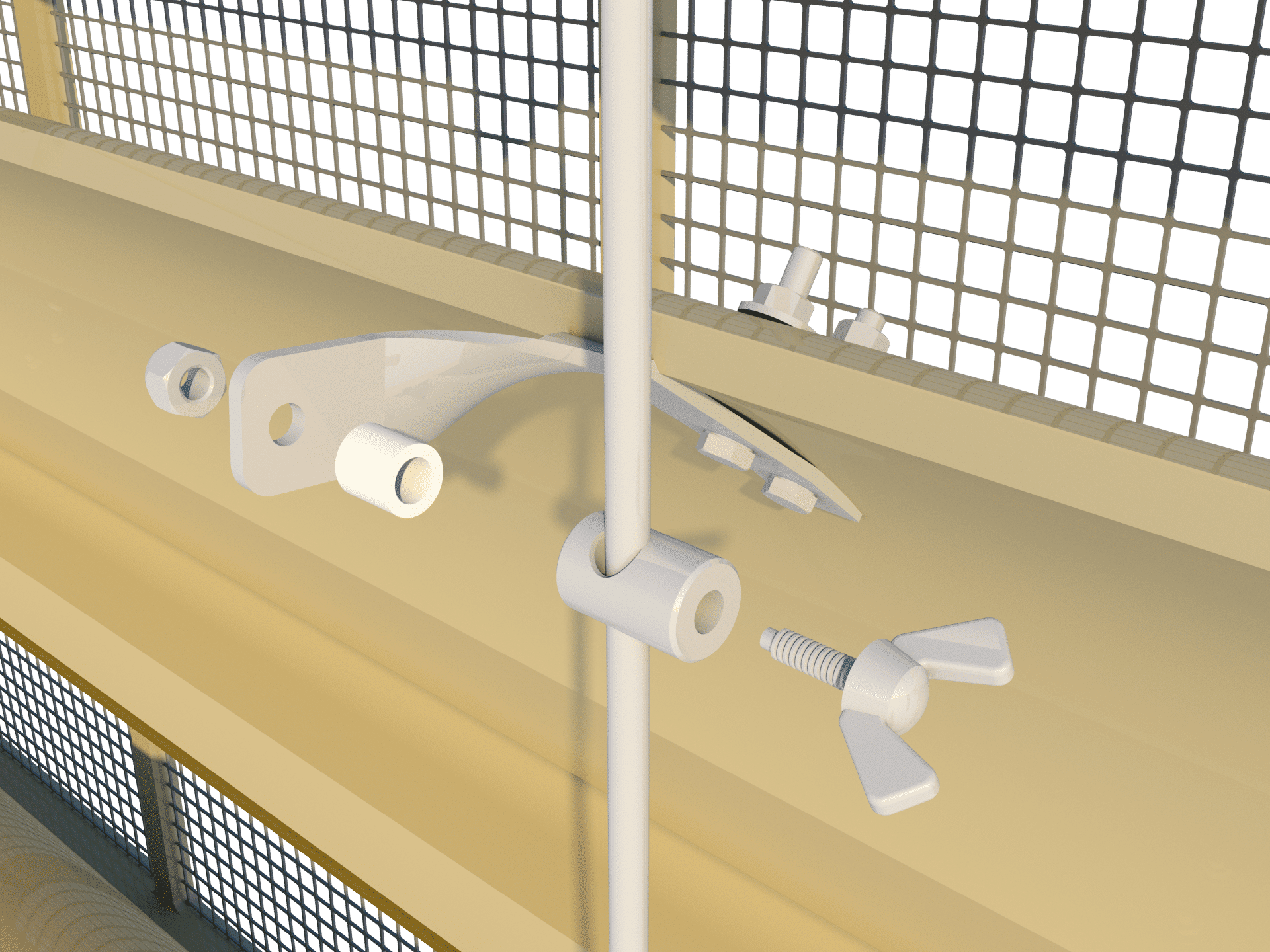

Lucrul cu contragreutăți sau arcuri. Oferim două produse care pot fi utilizate pentru a menține tensiunea pe cablul principal: un cilindru din PVC care poate fi umplut cu beton sau nisip pentru a acționa ca o contragreutate, sau un arc care menține tensiunea pe cablu.

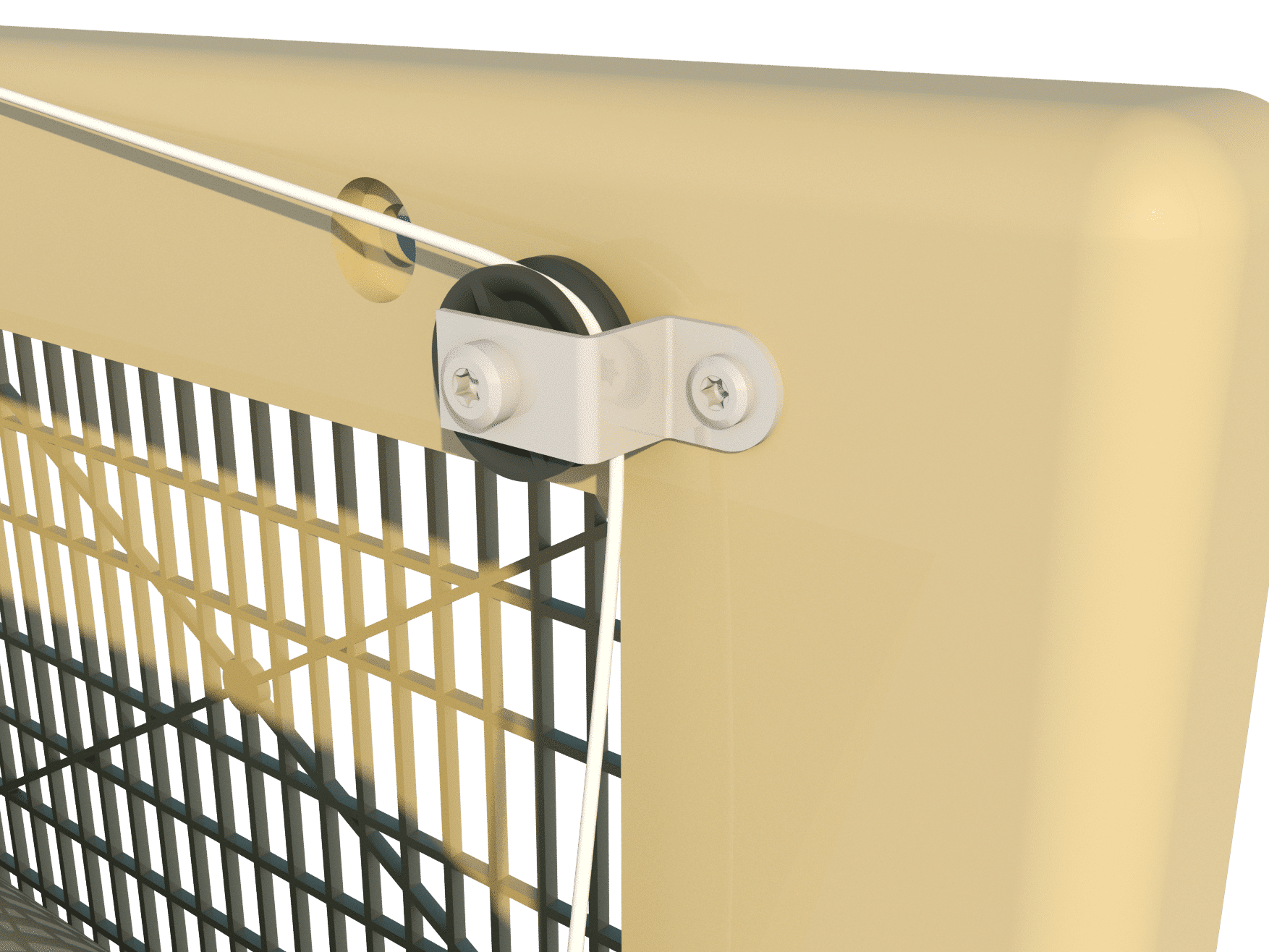

Configurație echilibrată. La montarea troliului cu motor sau a actuatorului, recomandăm de obicei împărțirea supapelor în două grupuri. Este preferabil să se plaseze troliul sau actuatorul în mijloc pentru a distribui uniform forțele pe cablul principal. (consultați pagina conceptelor de ventilație pentru un exemplu)

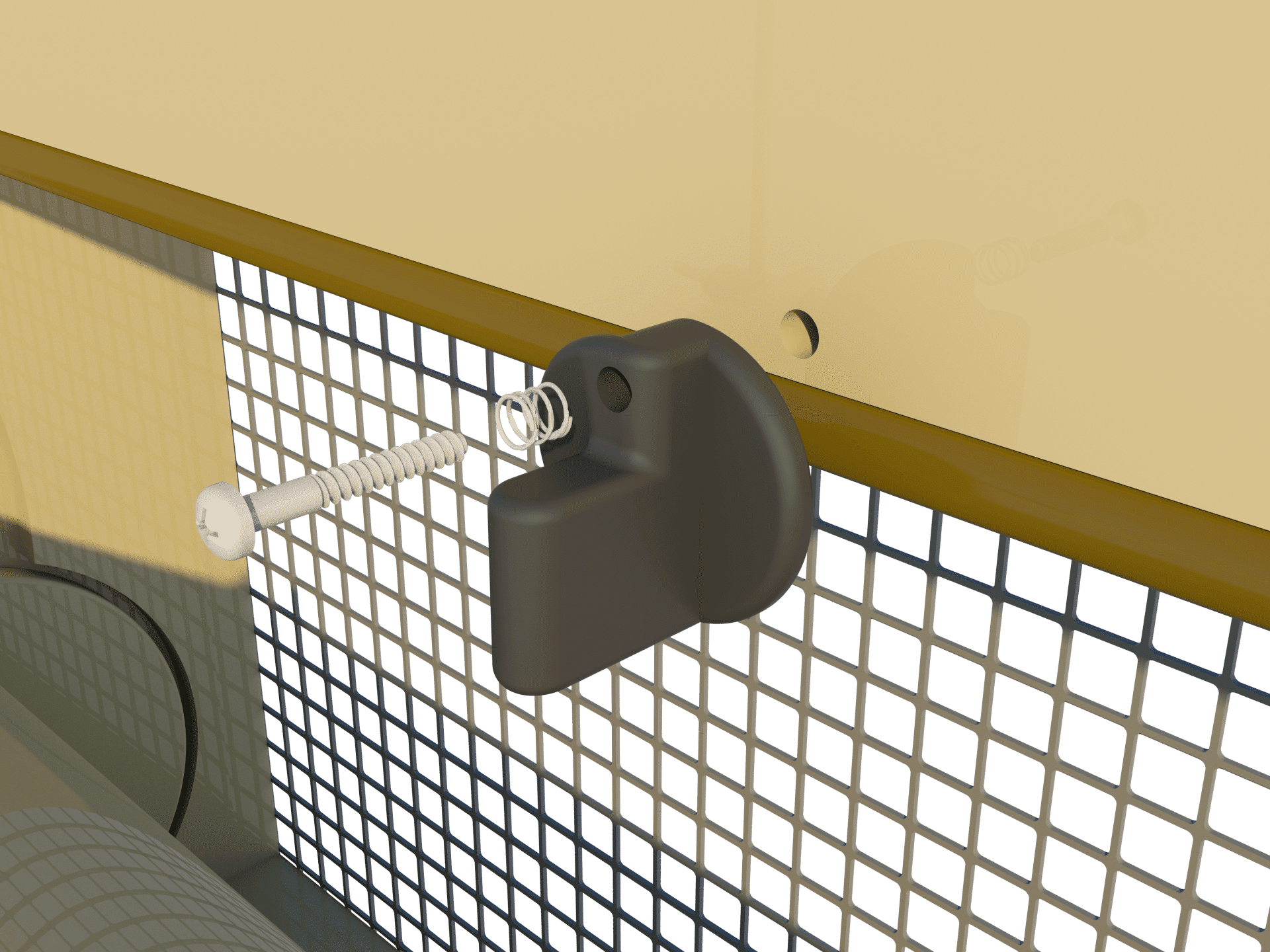

Utilizarea mecanismelor de închidere. Mecanismul de închidere de pe supapă poate fi utilizat pentru a închide permanent supapele, de exemplu în timpul preîncălzirii. Mecanismele de închidere pot fi folosite și pentru a bloca anumite supape, continuând să se utilizeze altele. În acest caz, supapele utilizate pot fi deschise puțin mai mult. În climatele reci, acest lucru poate ajuta la o rezistență mai bună împotriva efectelor înghețului.
Concept de auto‑închidere. Această supapă este disponibilă și într‑o versiune auto‑închidere.
Date tehnice
| Parametru | Valoare |
| Cursă | 11 cm / 4.3 inch |
| Forță | 6 kg / 58.8 Newton |
| Greutate | 5,8 kg / 12.8 lbs |
| Tip de montare | Perete |

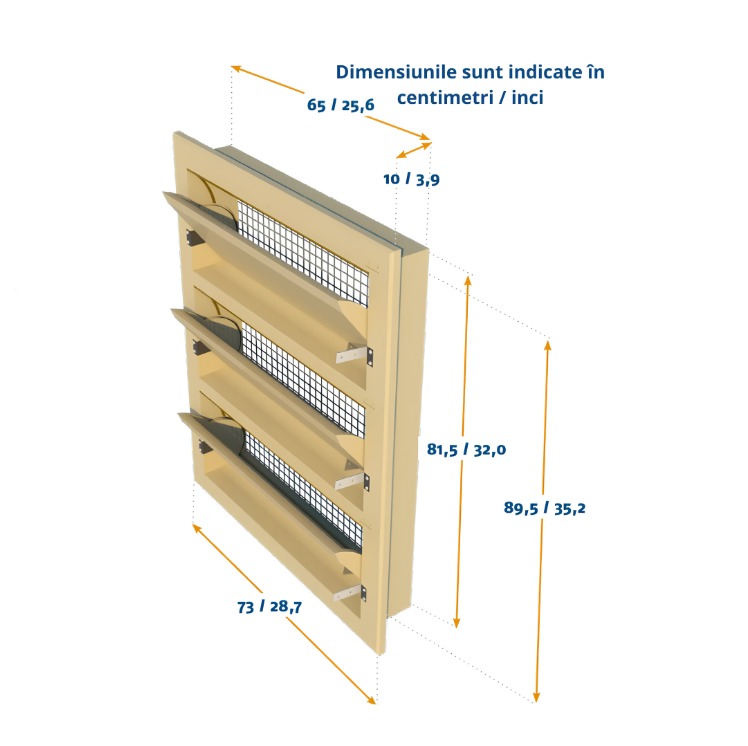

| Dimensiunea orificiului de montare | 67 cm / 26,4 inch x 83,5 cm / 32,8 inch |
Capacitate
| Model | m³/h @ 10 Pa | m³/h @ 20 Pa | m³/h @ 40 Pa |
| 145-VFRT | 4350 | 6150 | 8700 |
| cfm @ 0.05 inH₂O | cfm @ 0.1 inH₂O | cfm @ 0.15 inH₂O | |
| 2863 | 4039 | 4945 |
Accesorii opționale
| Cod | Denumire |
| TPI–101 (*3) | Plasă de sârmă galvanizată |
| TPI–109 (*3) | Plasă sintetică |
| TPI–219 | Set de conexiune |
| TPI–307 (*3) | Mecanism de închidere + arc |
| TPI–702 | Flanșă de contră pentru supape din seria 135/145 |
