Descriere
Principiul de funcționare
Funcționarea recuperatorului se bazează pe principiul schimbului de căldură între aerul cald din interiorul încăperii și aerul rece din exterior. Schimbul de căldură se realizează prin mișcarea încrucișată a fluxurilor de aer cald și rece. Transferul de căldură are loc în schimbătorul de căldură.
Aerul evacuat este preluat din încăpere de către ventilatorul de evacuare și este refulat în exterior. Aerul este introdus în încăpere prin intermediul ventilatorului de introducere.

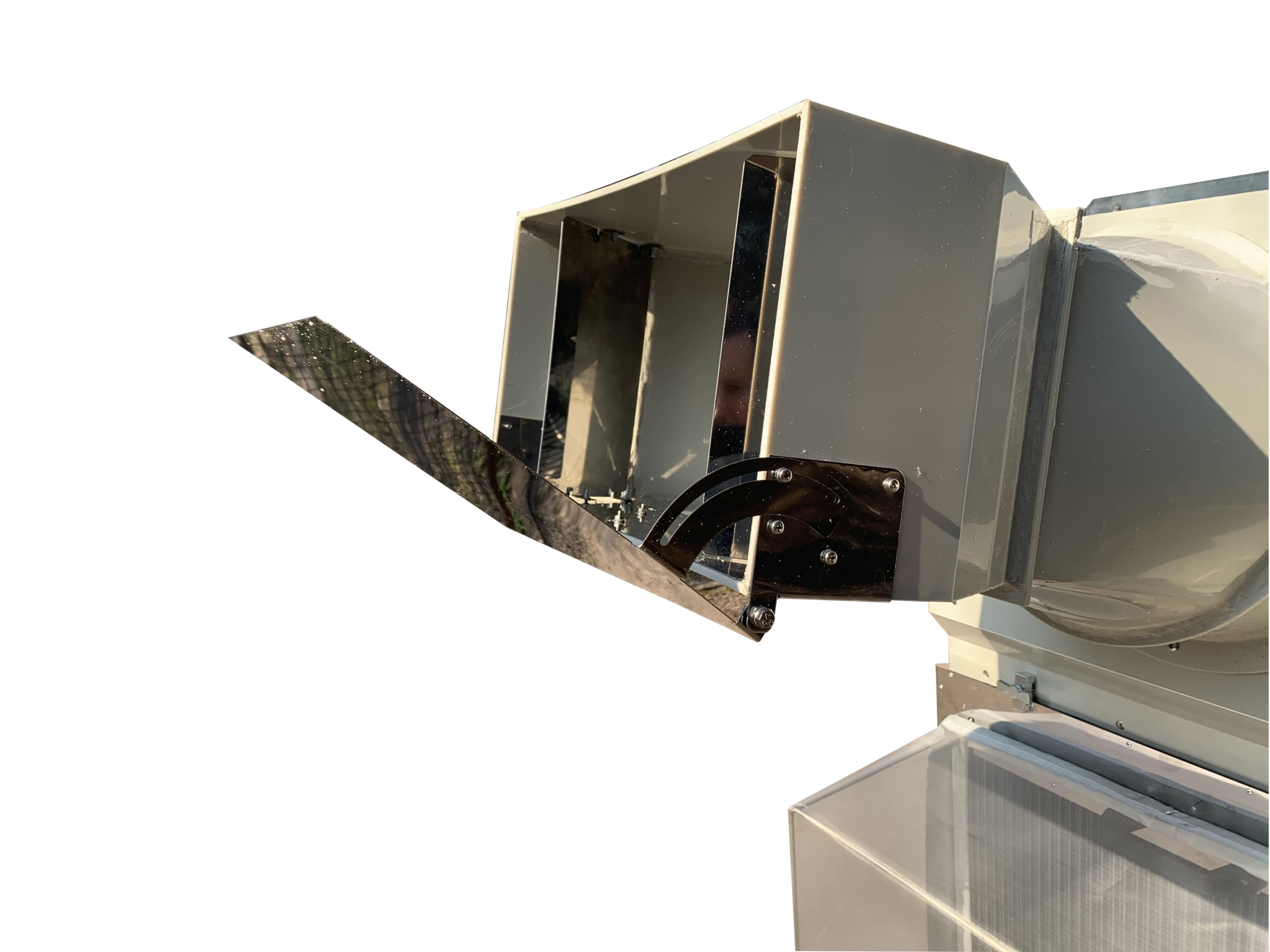

Aerul proaspăt este distribuit în încăpere cu ajutorul unui difuzor, care formează fluxul de aer. Fluxul de aer este reglat în funcție de unghiul de introducere și de viteza jetului de aer. În acest scop, sunt prevăzute două tipuri de clapete de reglare. Ajustarea acestora permite direcționarea precisă a aerului proaspăt sub tavanul încăperii.

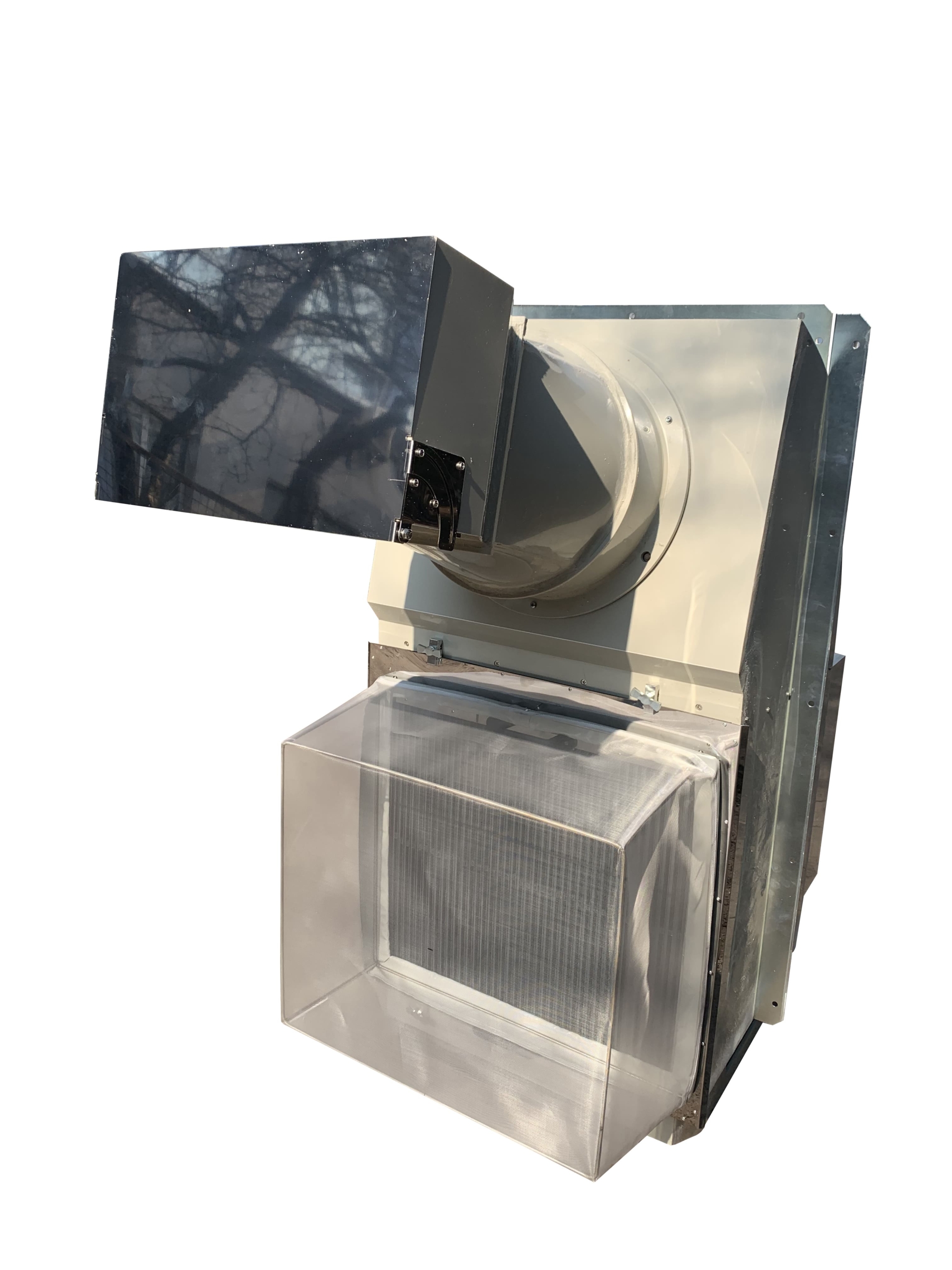

Pentru a preveni colmatarea schimbătorului de căldură cu puf și praf, este prevăzut un filtru cu sită.

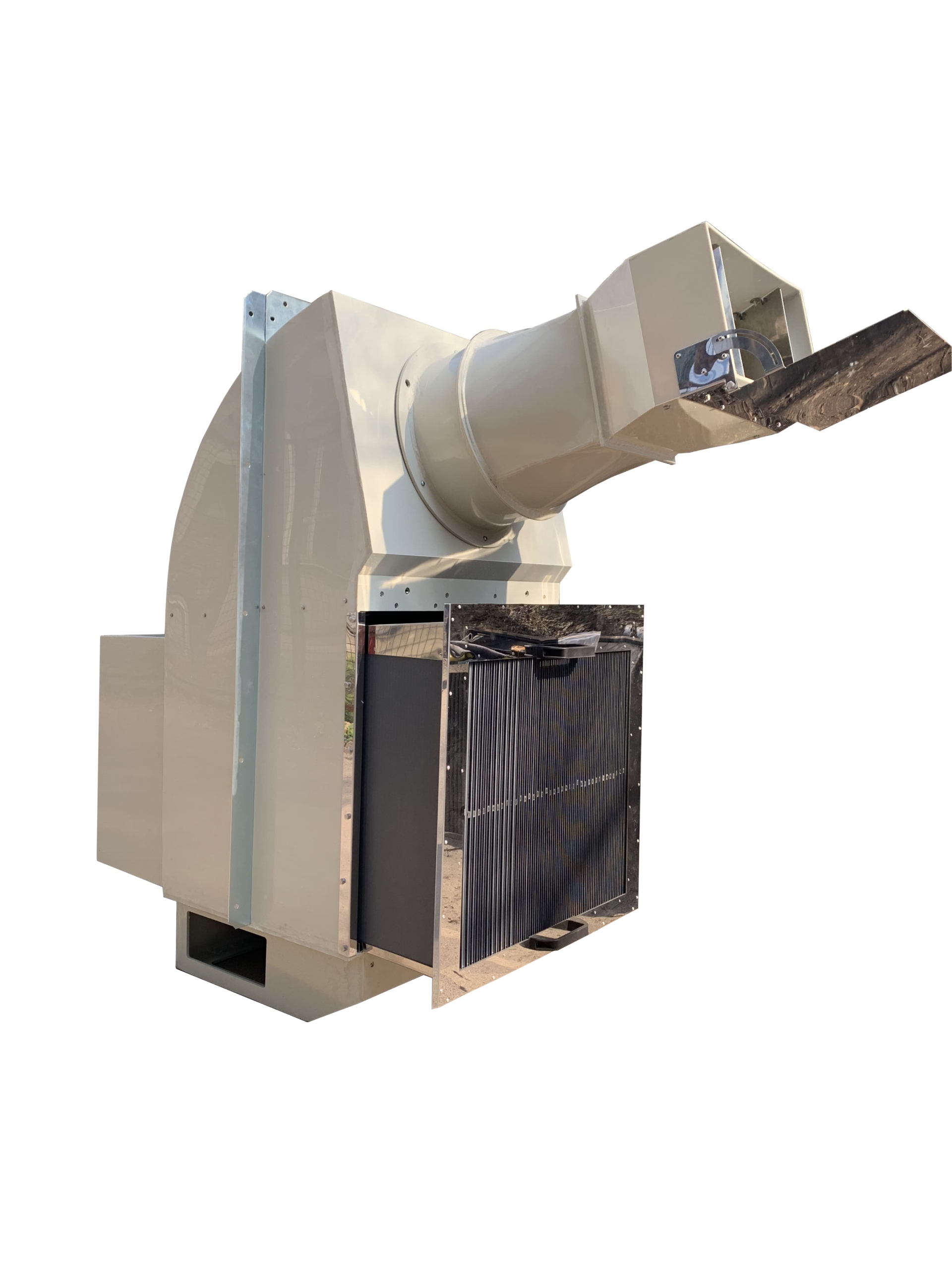

Construcția recuperatorului permite extragerea completă a schimbătorului de căldură pentru curățare și spălare.

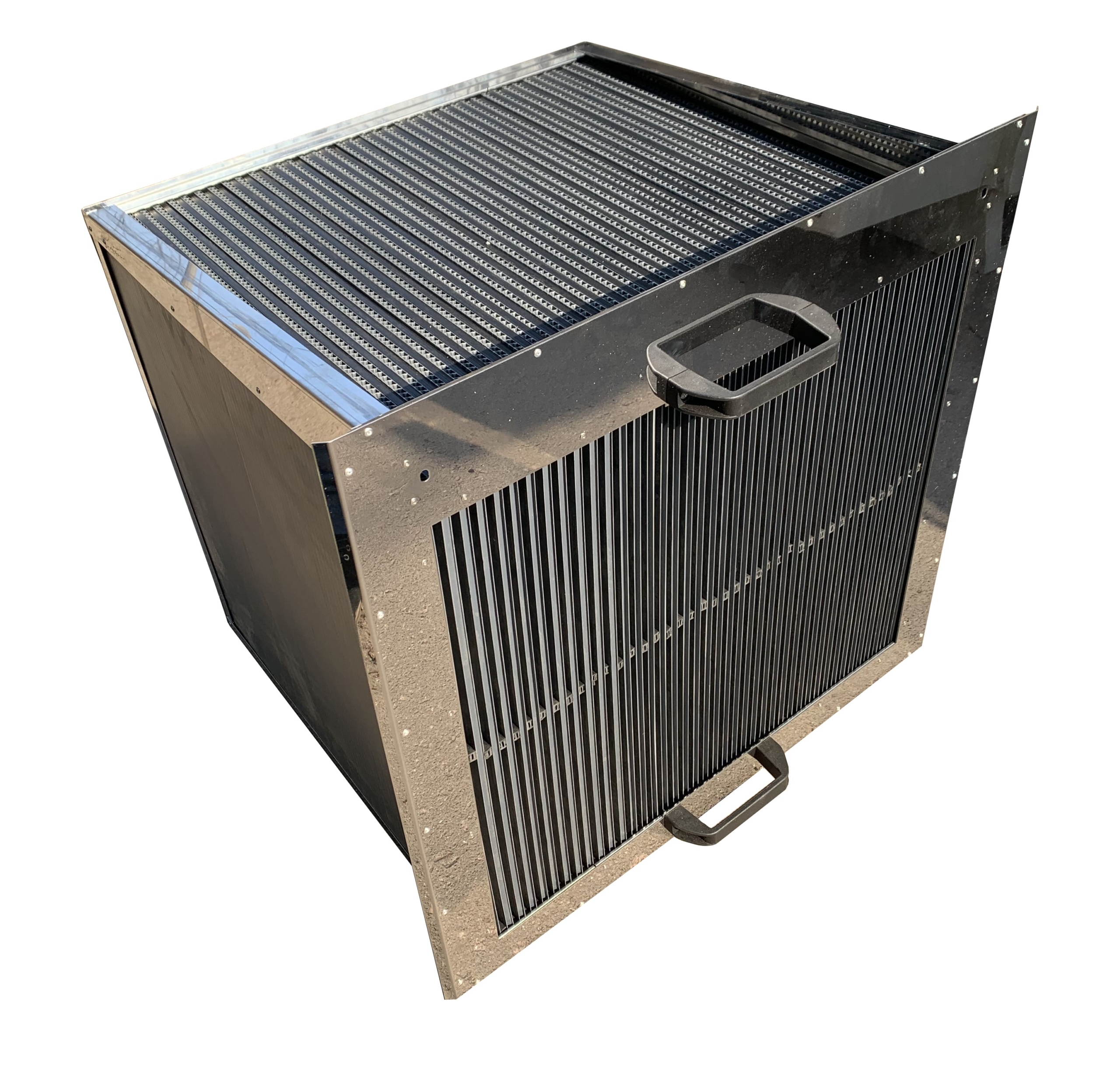

Piesa principală a recuperatorului este schimbătorul de căldură, care este alcătuit din plăci de polipropilenă celulară cu pereți subțiri. Plăcile sunt asamblate într-un pachet și încadrate de panouri din oțel inoxidabil. Această selecție de materiale face ca schimbătorul de căldură să fie extrem de protejat împotriva acțiunii mediilor agresive din halele de păsări sau din fermele de suine.
Aerul rece și cel cald trec prin canale adiacente și efectuează schimbul de căldură prin pereții subțiri, fără a se amesteca între ele.
Avantaje
Economie de resurse energetice de până la 38% pe sezon
Funcționarea recuperatorului se bazează pe principiul schimbului de căldură între aerul cald din interiorul încăperii și aerul rece din exterior. Schimbul de căldură se realizează prin mișcarea încrucișată a fluxurilor de aer cald și rece.
Aşternut uscat, reducerea concentrației de amoniac, absența afecțiunilor picioarelor la păsări
Datorită schimbului de căldură, aerul intră în hala de păsări deja preîncălzit, ceea ce face imposibilă formarea condensului pe așternut.
Aerul rece nu ajunge direct pe păsări
Aerul este introdus în hala de păsări preîncălzit și este direcționat sub tavan, unde se încălzește suplimentar.
Distribuție uniformă a aerului proaspăt în întreaga hală de păsări
Utilizarea a 8–10 recuperatoare per hală permite distribuirea uniformă a aerului proaspăt.
Rezistență la mediul agresiv din interiorul halei de păsări
Carcasa și schimbătorul de căldură sunt fabricate din plastic și panouri din oțel inoxidabil.
Curățare și întreținere tehnică facilă
Construcția special concepută a recuperatorului facilitează toate procesele tehnologice.
Sistemul funcționează în regim automat pentru obținerea unui efect economic maxim
Sistemul propriu de automatizare permite configurarea individuală a regimului tehnologic de ventilație în hală, în conformitate cu cerințele tehnologilor și pentru o eficiență maximă.
Date tehnice
Debit de aer: 2 300 m³/h
Rețea electrică: 230 V / 50 Hz
Puterea motorului: 0,40 kW
Curent nominal: 1,64 A
Turația ventilatorului: 1400 rpm
Clasă de protecție motor: IP54
Regim de temperatură: -25°C / +40°C
Dimensiuni (L x I x h): 1 700 x 740 x 1 549 mm
Masa: 87 kg
Accesorii
Curățarea automată a filtrului schimbătorului de căldură al recuperatorului
Poate funcționa comandată de calculatorul central al halei de păsări sau de la tabloul local de automatizare.
Frecvența de activare depinde de gradul de colmatare a filtrului. Motorul are clasa de protecție IP65.
Automatizarea de comandă a recuperatoarelor
Concepută pentru o funcționare mai eficientă a recuperatoarelor:
- Asigură reglarea prin convertizor de frecvență a ventilatoarelor de introducere și de evacuare;
- Asigură corelarea și funcționarea optimă a recuperatorului în ansamblu cu ventilatoarele frontale (de capăt);
- Permite crearea unui algoritm personalizat de funcționare a recuperatoarelor, în funcție de particularitățile halei de păsări;
- Conectează prin linia RS485 fiecare recuperator la calculatorul central;
- Permite monitorizarea și setarea precisă a debitului de aer pentru fiecare recuperator în parte; .
