Descriere
Caracteristici constructive generale
Schimbător de căldură apă-aer:
Este alcătuit dintr-o baterie din cupru de înaltă eficiență, cu aripioare din aluminiu. Pentru protecția împotriva mediului agresiv, schimbătorul de căldură este tratat cu un dublu strat anticoroziv. Primul strat – acoperire epoxidică, al doilea strat – acoperire cu pulbere. La racordurile de apă sunt prevăzute robinete pentru aerisirea manuală a încălzitorului.

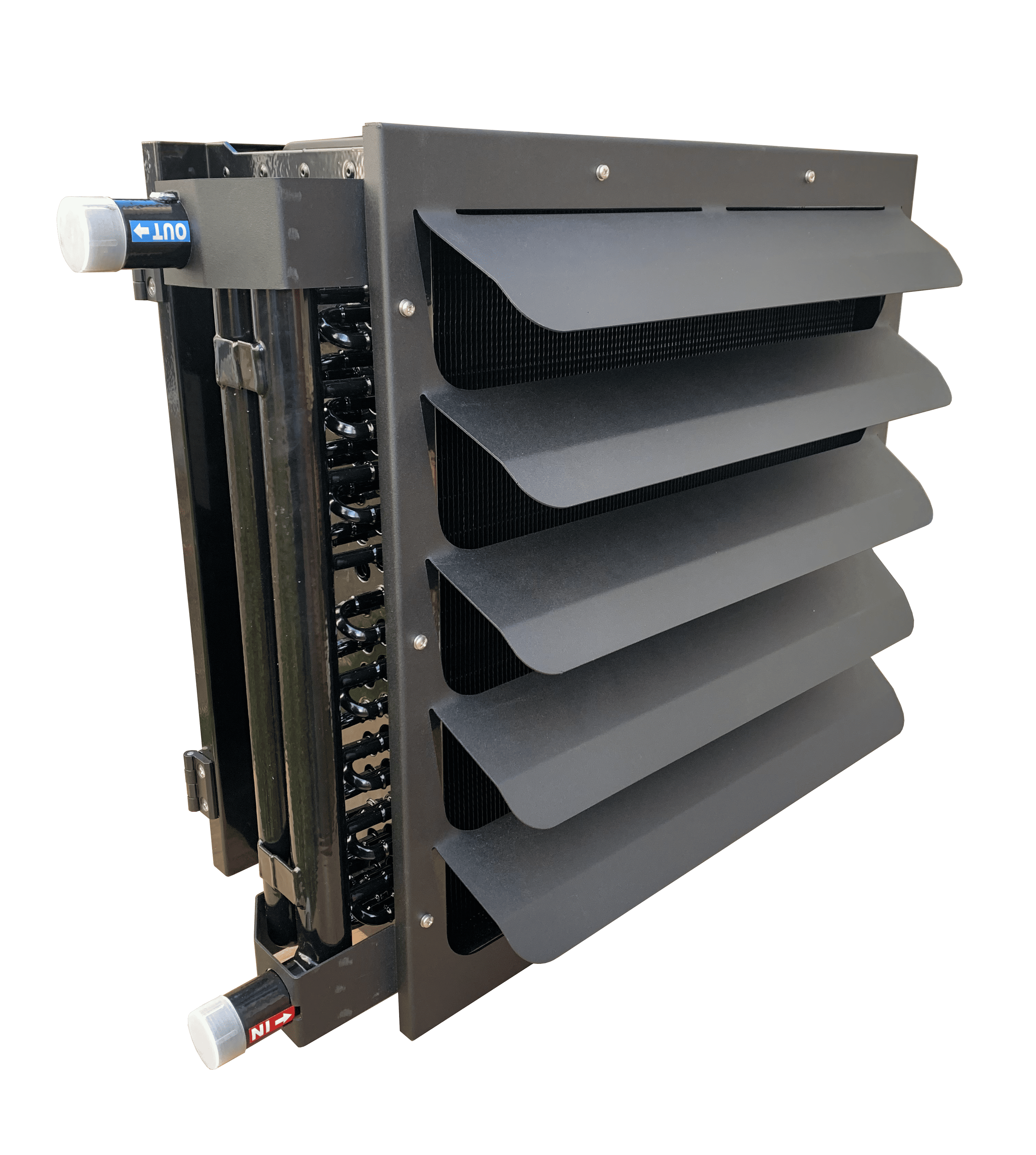

Jaluzele de ghidare:
Asigură distribuția direcționată a fluxului de aer. Jaluzelele de ghidare pot fi executate în două variante – pentru instalarea aerotermelor în poziție orizontală sau verticală. Sunt fabricate din tablă de oțel și acoperite cu un strat anticoroziv. Fiecare duză are integrat. Sunt fabricate din tablă de oțel și acoperite cu un strat anticoroziv.

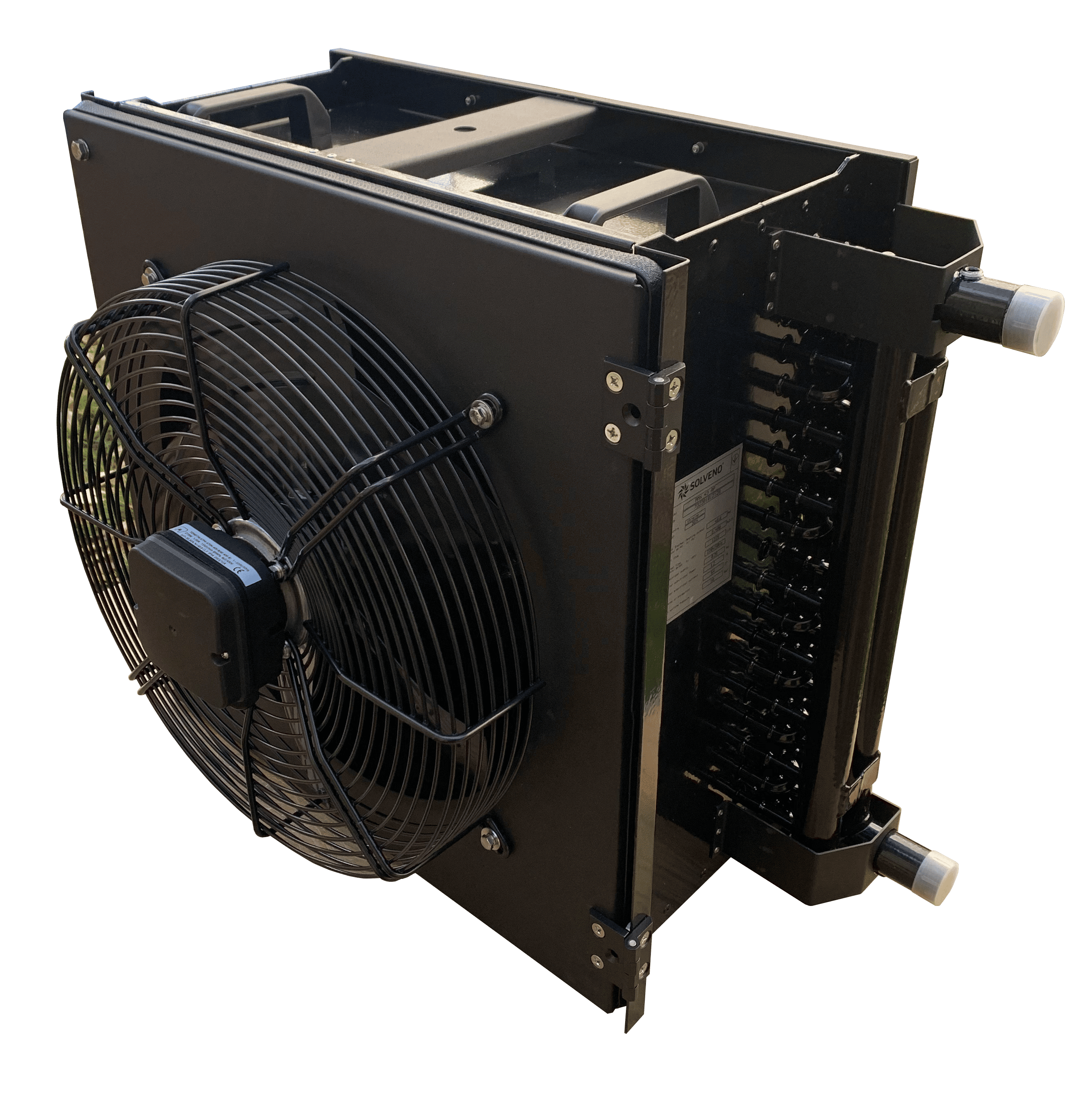

Ventilator axial:
Este echipat cu grilaj de protecție, fiind de înaltă eficiență și cu nivel redus de zgomot. Clasă de protecție IP54.
Avantaje
Echipament care nu se înfundă cu praf
Distanța dintre lamelele schimbătorului de căldură este de 4,0 mm
Încălzire rapidă a încăperii
Schimbătorul de căldură pe 3 rânduri asigură un salt termic de două ori mai mare comparativ cu o aerotermă obișnuită
Rezistență la mediul agresiv din interiorul halei
Dublu strat de acoperire anticorozivă pe schimbătorul de căldură și carcasă
Spălare și întreținere simplă
Panoul frontal se deșurubează de pe carcasă, oferind acces direct pentru spălarea schimbătorului de căldură
Spălare cu aparat de înaltă presiune
Lamele consolidate ale schimbătorului de căldură, cu profil rezistent la deformare
Date tehnice
Putere de încălzire (Q t aer=0°C, t agent=90/70°C): 17,5 kW
Debit de aer: 1 700 m³/h
Consum de apă (Q t aer=20°C, t agent=80/60°C): 513 l/h
Număr de rânduri ale schimbătorului de căldură: 3
Presiune maximă de lucru: 1 MPa
Diametru racordare conducte: 1″
Protecție împotriva mediilor agresive: acoperire epoxidică + strat protector de vopsire
Parametri ventilator:
Tensiune electrică: 220/50 V/Hz
Putere absorbită de motor: 0,14 kW
Intensitatea curentului motorului: 0,65 A
Clasă de protecție motor: IP54
Aerotermă asamblată:
Dimensiuni (L x l x Î): 600 x 485 x 390 mm
Masa fără agent termic: 24 kg
Parametri termici
| Temperatură | RMX 13 AP | ||
| T încăpere (°C) | T apă (°C) | Putere termică Q (kW) | Salt termic ΔT (°C) |
| 25 | 90/70 | 11,4 | 20 |
| 80/60 | 9 | 16 | |
| 75/55 | 7,2 | 14 | |
| 20 | 90/70 | 12,6 | 21 |
| 80/60 | 10,2 | 17 | |
| 75/55 | 8,5 | 14 | |
| 0 | 90/70 | 17,5 | 30 |
| 80/60 | 14,5 | 25 | |
| 75/55 | 12 | 22 | |
Accesorii
Difuzor rotativ pentru RMX-AP
Se utilizează la montajul pe tavan al aerotermelor din seria RMX-AP.

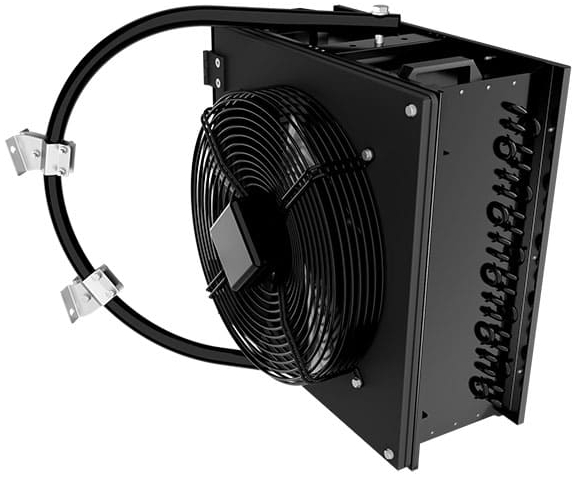

Consolă pivotantă
