Descriere
Variante de protecție a adăpătorilor împotriva înghețului
1. Racordare la conducta de circulație

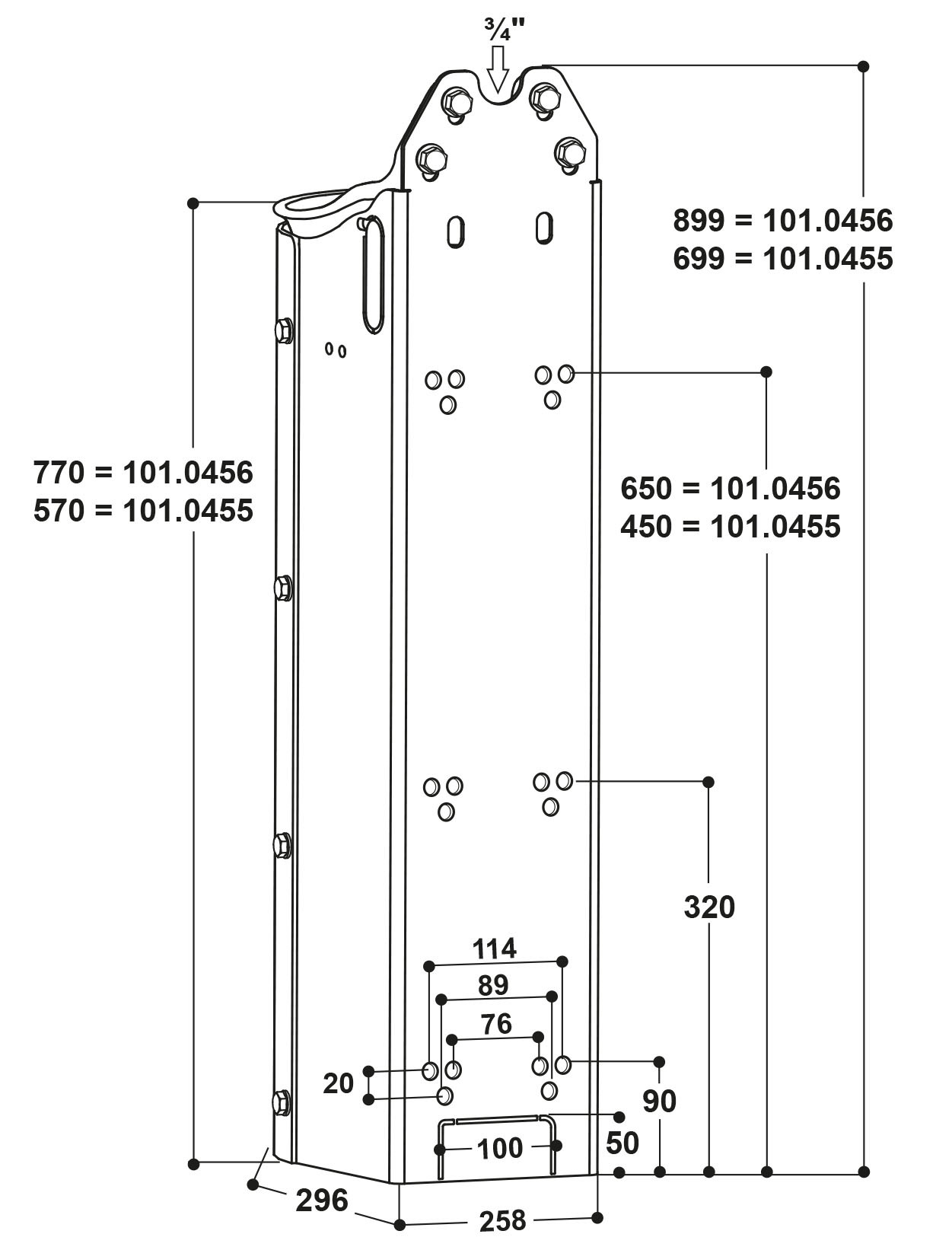

Racordare prin țeava de circulație ¾″ (art. 131.6049). Apa încălzită este introdusă în adăpătoare prin conducta de circulație de la încălzitor, prin supapă, iar supapa nu îngheață. Pentru montajul țevii de circulație ¾″ se decupează perforația pe partea dorită (dreapta sau stânga). Țeava de circulație și conexiunile acesteia sunt protejate de cadrul metalic. Conducta de apă trebuie izolată suplimentar.
Supapa este protejată împotriva înghețului, dar restul apei din cupă poate îngheța.

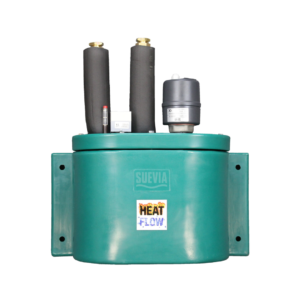

La racordarea la conducta de circulație se recomandă utilizarea unui încălzitor.
2. Rezistență electrică de încălzire 24 V, alimentare de jos
Rezistența electrică de încălzire 24 V, 80 W se montează în interiorul postamentului sub cupă și aderă la aceasta. Set rezistență electrică (art. 101.0458).
Supapa și cupa, precum și restul apei din cupă nu îngheață.
Pentru protecția conductelor de apă împotriva înghețului acestea se înfășoară cu cablu termic 24 V: lungime 2 m (20 W, art. 101.0861) sau 3 m (30 W, art. 101.1863). Cablu termic se conectează la rezistența electrică în paralel cu cablurile de alimentare de la transformator. Conducta de apă cu cablu termic trebuie izolată suplimentar.
Conectarea electrică se face prin transformator de reducere 230/24 V (se pot comanda transformatoare de puteri diferite: între 50 și 400 W).
Echipamente suplimentare pentru încălzire:
– Transformator 230/24 V, 100 W (art. 101.0380)
– Transformator 230/24 V, 200 W (art. 101.0390)
– Transformator 230/24 V, 400 W (art. 101.0392)
– Cablu termic, 24 V, 20 W, 2 m (art. 101.0861)
– Cablu termic, 24 V, 30 W, 3 m (art. 101.1863)
– Bandă izolatoare din aluminiu, lățime 50 mm, lungime 50 m (art. 101.1099)
– Termostat (art. 101.0389)
